LM26420XSQ/NOPB 雙路 2A 高效同步直流/直流轉換器
產品型號：LM26420XSQ/NOPB
產品品牌：TI
產品封裝：WQFN16
產品功能：轉換器
LM26420XSQ/NOPB的特性
LM26420 穩壓器是一款單片高效雙路 PWM 降壓直流/直流轉換器。該器件可使用一流的 BICMOS 技術通過內部 75mΩ PMOS 頂部開關和內部 50mΩ NMOS 底部開關驅動兩個 2A 負載，實現最佳的功率密度。世界級控制電路可實現低至 30ns 的接通時間，從而在整個 3V 至 5.5V 輸入工作范圍內支持低至 0.8V 的最小輸出電壓的出色高頻轉換。
盡管運行頻率很高，但仍可以輕松實現高達 93% 的效率。具備外部關斷功能，因此具有超低的待機電流。LM26420 可利用電流模式控制和內部補償在各種運行條件下提供高性能調節。
LM26420XSQ/NOPB的說明
●符合 CISPR25 5 類傳導發射標準
●輸入電壓范圍：3V 至 5.5V
●輸出電壓范圍：0.8V 至 4.5V
●每穩壓器 2A 輸出電流
●高開關頻率：2.2MHz (LM26420X)
0.55MHz (LM26420Y)
●0.8V 1.5% 內部電壓基準
●內部軟啟動
●針對每個輸出的獨立電源正常和精密使能功能
●電流模式、PWM 運行
●熱關斷
●過壓保護
●啟動至預偏置輸出負載
●穩壓器為 180° 異相
●使用 LM26420 及其 WEBENCH® 電源設計器創建定制設計

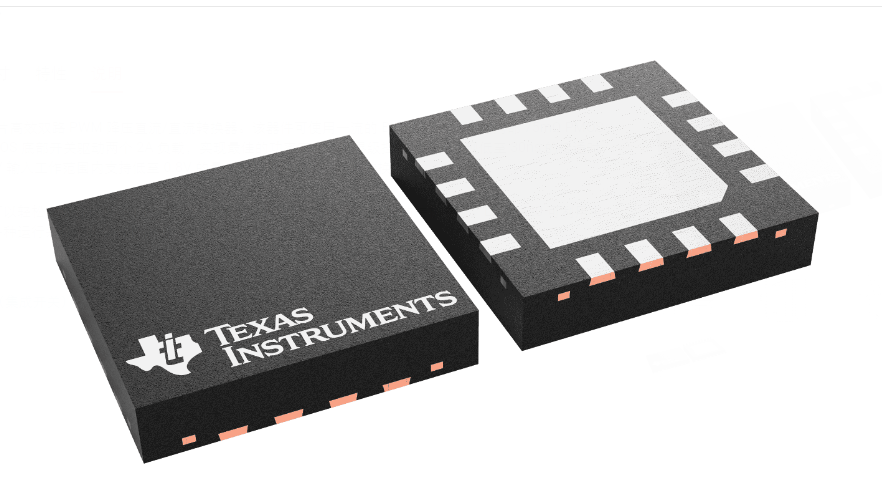

封裝圖
更多產品詳情信息請聯系本公司
