TPS62067QDSGRQ1 采用 2x2 SON 封裝的 3MHz、2A 汽車級降壓轉換器
產品型號：TPS62067QDSGRQ1
產品品牌：TI
產品封裝：WSON8
產品功能：采用 2x2 SON 封裝的 3MHz、2A 汽車級降壓轉換器
TPS62067QDSGRQ1的特性
●符合汽車應用要求
具有符合 AEC-Q100 的下列結果：
●器件溫度 1 級：–40°C 至 125°C 工作結溫范圍
●器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 2
●器件充電器件模型 (CDM) ESD 分類等級 C4B
●3MHz 開關頻率
●VIN 范圍：2.9V 至 6V
●效率高達 97%
●節能模式和 3MHz 固定脈寬調制 (PWM) 模式
●電源正常輸出
●PWM 模式下的輸出電壓精度為 ±1.5%
●輸出放電功能
●典型值為 18µA 的靜態電流
●針對最低壓降的 100% 占空比
●電壓定位
●時鐘抖動
●支持最高 1mm 的解決方案
●采用 2 × 2 × 0.75mm 晶圓級小外形無引線 (WSON) 封裝
●應用
●負載點穩壓器
●汽車負載點 (POL)
●汽車攝像機模塊
●汽車信息娛樂和導航系統
●高級駕駛員輔助系統 (ADAS) 應用
TPS62067QDSGRQ1的說明
TPS62065-Q1 和 TPS62067-Q1 器件是一款高效同步降壓 DC-DC 轉換器。 該器件可提供高達 2A 的輸出電流。
該器件的輸入電壓范圍為 2.9V 至 6V，非常適合對 5V 或
3.3V 系統電源軌進行電源轉換。 TPS62065-Q1 和 TPS62067-Q1 工作在 3MHz 固定頻率下，并且在輕負載電流條件下會進入節能模式，從而在整個負載電流范圍內保持高效率。 該節能模式針對低輸出電壓紋波進行了優化。 對于低噪聲應用，可通過將 MODE 引腳拉為高電平來強制 TPS62065-Q1 器件進入固定頻率 PWM 模式。 TPS62067-Q1 提供了開漏電源正常輸出。 在關斷模式下，電流消耗降至 5µA，同時內部電路將使輸出電容放電。 TPS62065-Q1 和 TPS62067-Q1 器件經過了優化，可與微型 1μH 電感以及小型
10μF 輸出電容搭配工作，從而實現了最小解決方案尺寸以及高穩壓性能。
TPS62065-Q1 和 TPS62067-Q1 器件采用小型 2 × 2 × 0.75mm 8 引腳 WSON 封裝。

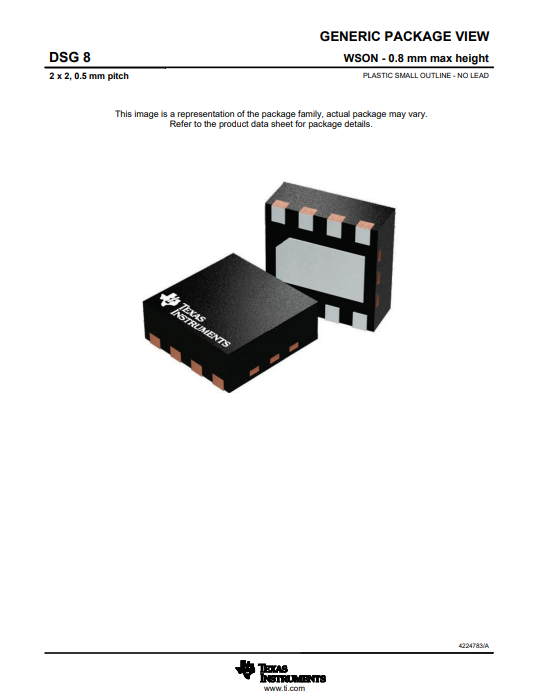

封裝圖
