TPS2022DRQ1 汽車1A負載，2.7-5.5V，33mωUSB電源開關，低電平有效
產品型號：TPS2022DRQ1
產品品牌：TI
產品封裝：WSON8
產品功能：汽車1A負載，2.7-5.5V，33mωUSB電源開關，低電平有效
TPS2022DRQ1的特性
●適合汽車應用
●33-m(5v輸入)高端MOSFET開關
●短路和熱保護
●過流邏輯輸出
●工作范圍:2.7 V至5.5 V
●邏輯電平使能輸入
●典型上升時間:6.1毫秒
●欠壓閉鎖
●最大待機電源電流:10 A
●無漏源背柵二極管
●提供8引腳SOIC封裝
●環境溫度范圍:–40°C至85°C
●ESD保護:2kv人體模型，200機器模型
●UL上市-檔案編號E169910
TPS2022DRQ1的說明
TPS202x系列配電開關適用于可能遇到大電容負載和短路的應用。這些設備是50米長的
n溝道MOSFET高端功率開關。該開關由與5V邏輯和3V邏輯兼容的邏輯使能控制。柵極驅動由內部電荷泵提供，該電荷泵設計用于控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。電荷泵不需要外部元件，可以采用低至2.7 V的電源供電。
當輸出負載超過限流閾值或存在短路時，TPS202x會切換到恒流模式，將過流(OC)邏輯輸出拉低，從而將輸出電流限制在安全水平。當持續的嚴重過載和短路增加了開關的功耗，導致結溫上升時，熱保護電路會關斷開關以防止損壞。一旦器件充分冷卻，熱關斷就會自動恢復。內部電路確保開關保持關閉，直到出現有效的輸入電壓。
TPS202x器件的不同之處僅在于短路電流閾值。TPS2020在0.3安負載時極限，TPS2021在0.9安負載時極限，TPS2022在1.5安負載時極限，TPS2024在3安負載時極限。TPS202x采用8引腳小尺寸集成電路(SOIC)封裝，工作結溫范圍為–40°C至125°C

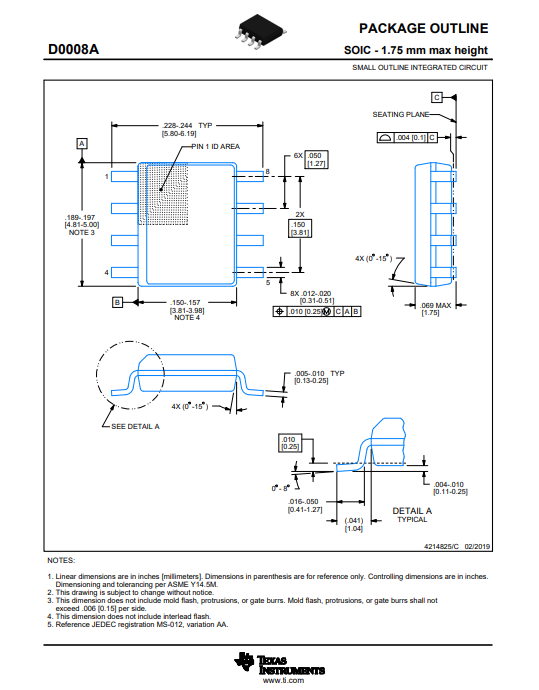

封裝圖
