LM2621MM/NOPB 1.2V 至 14V 輸入電壓、1A 負載電流、升壓直流/直流




產品型號：LM2621MM/NOPB


產品品牌：TI


產品封裝：VQFN-32


產品功能：1.2V 至 14V 輸入電壓、1A 負載電流、升壓直流/直流

LM2621MM/NOPB的特性
●小型VSSOP8封裝(尺寸為的一半
●標準8針SOIC封裝)
●1.09毫米包裝高度
●高達2 MHz的開關頻率
●1.2至14V輸入電壓
●1.24至14V可調輸出電壓
●高達1A負載電流
●0.17ω內部MOSFET
●高達90%的調節器效率
●80安典型工作電流
●< 2.5-關斷時的指定電源電流

LM2621MM/NOPB的說明
LM2621是一款高效率、升壓DC-DC開關穩壓器，適用于電池供電和低輸入電壓系統。它接受1.2 V至14 V之間的輸入電壓，并將其轉換為穩定的輸出電壓。輸出電壓可在1.24 V至14 V范圍內調節，內置0.17ωN溝道MOSFET功率開關。使用LM2621可實現高達90%的效率。

LM2621的高開關頻率(最高可調節至2 MHz)允許微小的表面貼裝電感和電容。由于獨特的恒定占空比門控振蕩器拓?fù)浣Y(jié)構，可以在很寬的負載范圍內實現非常高的效率。由于采用了BiCMOS工藝技術，電源電流降至80 A。在關斷模式下，電源電流小于2.5 A。

LM2621采用VSSOP-8封裝。這種封裝使用的電路板面積是標準8引腳SOIC的一半，高度僅為1.09毫米

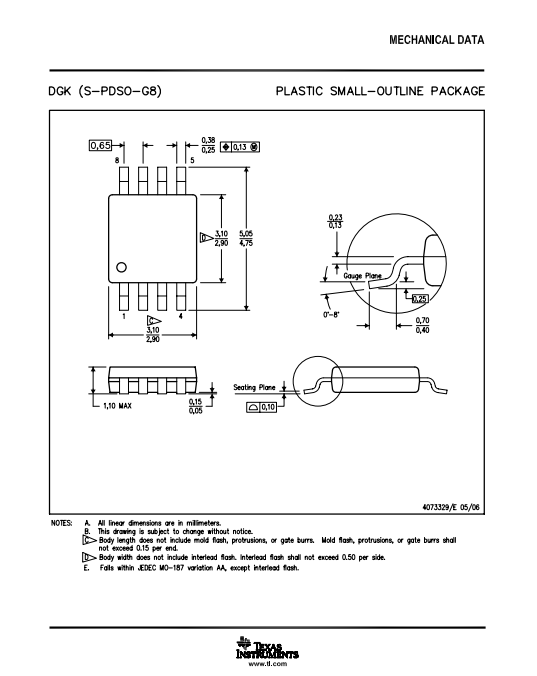

封裝圖
