TMAG5170A1QDGKR 具有 SPI 總線接口的高精度、線性 3D 霍爾效應傳感器



產品型號：TMAG5170A1QDGKR


產品品牌：TI


產品封裝：VSSOP8


產品功能：具有 SPI 總線接口的高精度、線性 3D 霍爾效應傳感器


TMAG5170A1QDGKR的特性
●高精度線性 3D 霍爾效應傳感器，可優化位置檢測速度和精度：
●線性測量總誤差：±2.6%（25°C 時為最大值）
●靈敏度溫漂：±2.8%（最大值）
●單軸轉換率為 20ksps
●10MHz 串行外設接口 (SPI)，該接口具有循環冗余校驗 (CRC)
●誤差 < ±2°C 的內置溫度傳感器
●獨立可選 X、Y 和 Z 磁性范圍：
●TMAG5170A1：±25，±50，±100mT
●TMAG5170A2：±75，±150，±300mT
●5nA（典型值）深度睡眠模式電流
●僅消耗 1.5µA、可實現閾值檢測的自主喚醒和睡眠模式
●ALERT 功能，用以啟動傳感器轉換或指示轉換完成
●集成診斷功能，適用于故障檢測
●具有增益和偏軸調節的集成角 CORDIC 計算
●2.3V 至 5.5V 電源電壓范圍
●工作溫度范圍：–40°C 至 +150°C


TMAG5170A1QDGKR的說明
TMAG5170 是高精度線性 3D 霍爾效應傳感器，適用于各種工業和個人電子產品應用。高集成度可在各種位置檢測系統中提供靈活性和準確性。此器件在 X、Y 和 Z 軸具有 3 個獨立的霍爾傳感器。

精密信號鏈和集成 12 位 ADC 可實現高精度和低漂移磁場測量，同時支持高達 20ksps 的采樣率。片上溫度傳感器數據可用于系統級漂移補償。

集成角度計算引擎 (CORDIC) 為同軸和離軸角度測量拓?fù)涮峁┩暾?360° 角度位置信息。使用用戶選擇的兩個磁軸執行角度計算。該器件具有磁增益和偏軸校正功能，可減輕系統機械誤差源的影響。

可以通過 SPI 配置 TMAG5170，以實現磁軸和溫度測量的任意組合。多個傳感器轉換方案和 SPI 讀取幀有助于優化吞吐量和準確性。專用的 ALERT 引腳可以在低功耗喚醒和睡眠模式期間充當系統中斷，也可以被微控制器用來觸發新的傳感器轉換。

TMAG5170 提供多種診斷功能來檢測和報告系統和器件級故障。SPI 通信具有用戶啟用的循環冗余校驗，以增強數據完整性。

該器件具有兩個不同的可訂購產品，以支持從 ±25mT 到 ±300mT 的寬磁場范圍。

該器件在 –40°C 至 +150°C 的寬環境溫度范圍內能夠保持穩定一致的優異性能。

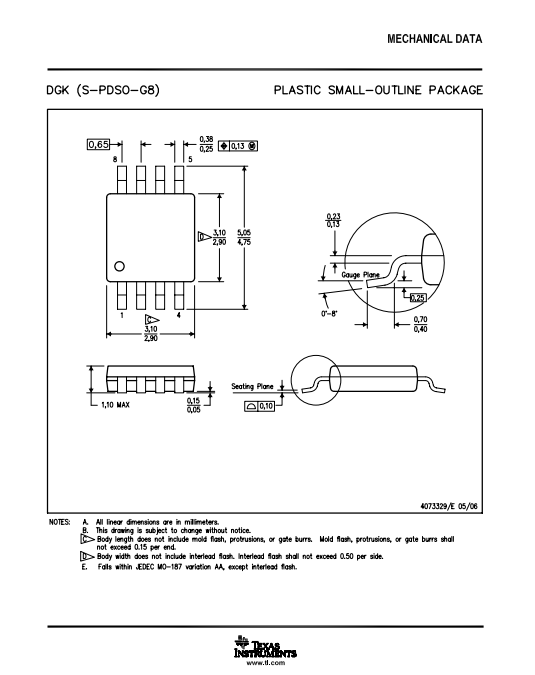

封裝圖
