TPS254900IRVCRQ1 具有 BATT 短路保護和壓降補償功能的汽車類 USB 充電端口控制器
產品型號：TPS254900IRVCRQ1
產品品牌：TI
產品封裝：WQFN-20
產品功能：具有 BATT 短路保護和壓降補償功能的汽車類 USB 充電端口控制器
TPS254900IRVCRQ1的特性
●具有符合 AEC-Q100 標準的下列結果：
●器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 H2
●器件組件充電模式 (CDM) ESD 分類等級 C5
●4.5V 至 6.5V 的輸入工作電壓范圍
●集成 45mΩ（典型值）高側金屬氧化物半導體場效應晶體管 (MOSFET)
●最大連續開關電流達 3A
●連接器上的電纜補償精度 VBUS ±5%
●支持 USB BC 1.2 充電下行端口 (CDP) 和標準下行端口 (SDP) 模式
●OUT、DP_IN 和 DM_IN 引腳上具備電池短路保護
●DP_IN 和 DM_IN 上的保護等級符合 IEC 61000-4-2 標準
●±8kV 接觸放電和 ±15kV 空氣放電
●20 引腳 4mm x 3mm 四方扁平無引線 (QFN) 封裝
●應用范圍
●汽車 USB 充電端口（主機和集線器）
●汽車類 USB 保護
TPS254900IRVCRQ1的說明
TPS254900-Q1 器件是一款具有電池短路保護功能的 USB 充電端口控制器和電源開關。該功能為 OUT、DM_IN 和 DP_IN 引腳提供保護。這三個引腳可耐受高達 18V 的電壓。當發生電池短路時，內部 MOSFET 迅速關斷。迅速關斷功能對于保護上行 DC-DC 轉換器、處理器或集線器數據線路來說非常重要。
TPS254900-Q1 45mΩ 電源開關具有兩個可選的可調節電流限值，可通過在相鄰端口承載高負載時切換至較低電流限值來支持端口電源管理。對于具有多個端口且上行電源容量有限的系統而言，這一功能非常重要。
TPS254900-Q1 具有一個能夠控制上行電源的電流感測輸出，即使在充電電流過大時也能在 USB 端口保持 5V 的電壓。該功能對于 USB 電纜較長的系統而言至關重要，因為在對便攜式設備進行快速充電的過程中會產生大幅壓降。
憑借電流監視器，系統能夠通過監視 IMON 電壓來實時監視負載電流。電流監視器非常有用，可用于端口電源動態管理。
TPS254900-Q1 器件還為 DP_IN 和 DM_IN 引腳提供了符合 IEC 61000-4-2 標準的 4 級 ESD 保護功能。

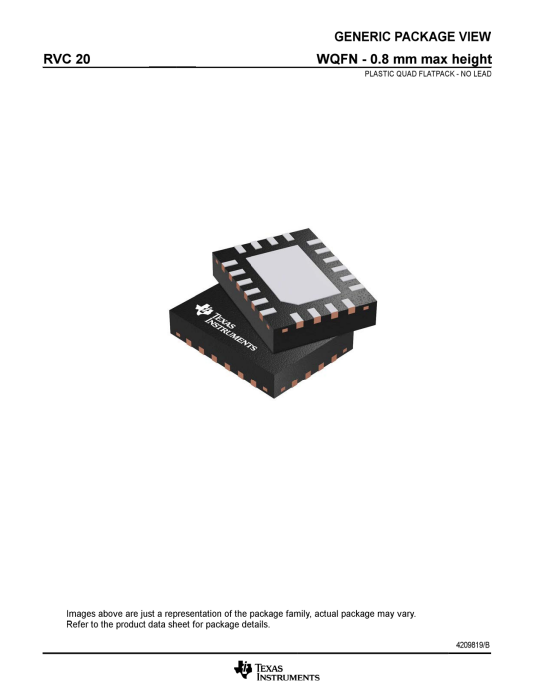

封裝圖
