DAC8760IPWPR 適用于 4mA 至 20mA 電流環路應用的 16 位單通道可編程電流/電壓輸出 DAC
產品型號：DAC8760IPWPR
產品品牌：TI
產品封裝：HTSSOP24
產品功能：適用于 4mA 至 20mA 電流環路應用的 16 位單通道可編程電流/電壓輸出 DAC
DAC8760IPWPR的特性
●電流輸出：4-20mA； 0-20mA；0-24mA
●電壓輸出：
●0V 至 5V；0V 至 10V；±5V；±10V
●0V 至 5.5V；0V 至 11V；±5.5V；±11V （超出量程范圍 10%）
●±0.1% 最大 FSR 總體未調誤差 (TUE)
●DNL：±1LSB 最大值
●同步電壓和電流輸出
●5V 內部基準電壓（10ppm/°C，最大值）
●4.6V 內部電源輸出
●可靠性特性：
●CRC 校驗和看門狗計時器
●熱警報
●開路警報，短路電流限制
●寬溫度范圍：–40°C 至 125°C
●封裝：6mm × 6mm 40 引腳 VQFN 和 24 引腳 HTSSOP
DAC8760IPWPR的說明
DACx760 是完全集成的精密 12 位和 16 位數模轉換器 (DAC)，旨在滿足工業過程控制應用的要求。這些器件經編程可提供范圍介于 4-20mA、0-20mA 或 0-24mA 的電流輸出；或者作為一個范圍介于 0V 至 5V、0V 至 10V、±5V 或 ±10V 的電壓輸出，可超出量程范圍 10%（0V 至 5.5V、0V 至 11V、±5.5V 或 ±11V）。電流輸出與電壓輸出可同時啟用，并由同一個數據寄存器控制。
這些器件包括一個上電復位功能，以確保在某個已知狀態（IOUT 和 VOUT 均被禁用，并且處于高阻抗?fàn)顟B(tài)）中上電。CLR 和 CLR-SEL 引腳將電壓輸出設定為零電平或中間電平，并且在輸出被啟用時，電流輸出被設定為低電平。零和增益寄存器可被編程為在終端系統中對器件進行數字校準。輸出轉換率也可通過寄存器進行編程。這些器件可以在電流輸出上疊加外部 HART 信號，并采用 10V 至 36V 的單電源或高達 ±18V 的雙電源供電。

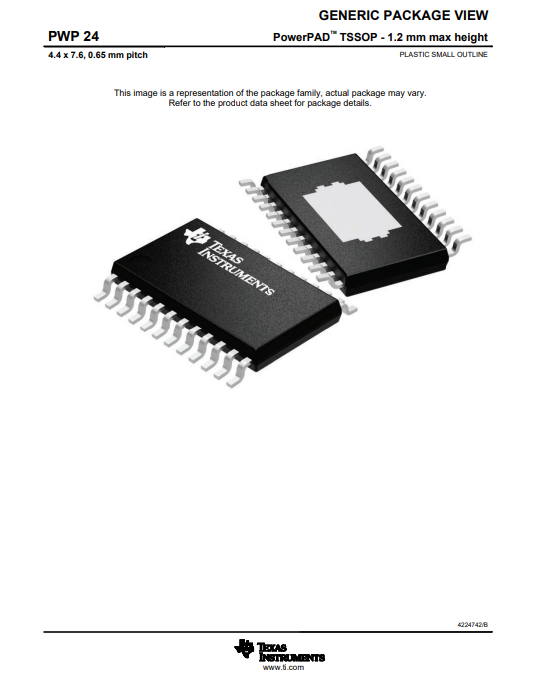

封裝圖
