TPS92830QPWRQ1 汽車類 3 通道高側、高功率、恒流線性 LED 控制器
產品型號：TPS92830QPWRQ1
產品品牌：TI
產品封裝：TSSOP28
產品功能：汽車類 3 通道高側、高功率、恒流線性 LED 控制器
TPS92830QPWRQ1的特性
●符合 AEC-Q100 標準
●器件溫度等級 1：環境運行溫度范圍為 -40°C 至 125°C
●器件人體放電模型 (HBM) 靜電防護 (ESD) 分類等級 H2
●器件組件充電模型 (CDM) ESD 分類等級 C4B
●4.5V 至 40V 的寬電壓輸入范圍
●3 通道高側電流驅動和檢測
●通道獨立的電流設置
●通道獨立的 PWM 輸入
●通過 PWM 輸入和電源實現 PWM 調光
●針對 EMC 優化的壓擺率
●高精度 LED 驅動
●采用外部 N 溝道 MOSFET 的精密電流調節（2.5% 容差）
●具有非板載 Bin 電阻支持的 20:1 模擬調光配置
●具有全占空比屏蔽的精密 PWM 發生器（2% 容差）
●用于同步的開漏 PWM 輸出
●保護和診斷
●用于外部 MOSFET 熱保護的可調節輸出電流降額
●具有自動恢復功能的 LED 燈串開路或短路診斷
●針對低電壓運行支持診斷并具有可調節閾值
●多達 15 個器件的故障總線，可配置為連帶失效或僅失效的通道關閉
●故障模式下具有較低的靜態電流（每個器件小于 0.75mA）
●工作結溫范圍：-40°C 至 150°C
●TSSOP 28 封裝 (PW)
TPS92830QPWRQ1的說明
在實現更佳的燈光均勻性的趨勢下，高電流 LED 通常用于汽車前燈和后燈（配備燈光擴散器和導光板）。同時，為了滿足嚴格的 EMC 和可靠性要求，線性 LED 驅動器廣泛用于汽車 應用。不過，通過集成功率晶體管為線性 LED 驅動器提供高電流是一項挑戰。TPS92830-Q1 器件是一款先進的汽車級高側恒定電流線性 LED 控制器，通過使用外部 N 溝道 MOSFET 提供高電流。該器件具有一整套用于 汽車 應用的 功能， 并與各種 N 溝道 MOSFET 兼容。
TPS92830-Q1 器件的每個通道可以通過感應電阻器值獨立設置通道電流。內部精密恒定電流調節環路通過感應電阻器上的電壓感應通道電流，并相應地控制 N 溝道 MOSFET 的柵極電壓。該器件還集成了一個兩級電荷泵，用于低壓降運行。電荷泵電壓足夠高，可以支持各種 N 溝道 MOSFET。PWM 調光允許使用多個
源以實現靈活性 - 內部 PWM 發生器、外部 PWM 輸入或電源調光。各種專為汽車應用 設計的 診斷和保護可 幫助 提高系統穩健性和易用性。連帶失效故障總線支持 TPS92830-Q1 與 TPS92630-Q1、TPS92638-Q1 和 TPS9261x-Q1 系列一同運行，以滿足各種故障處理要求。

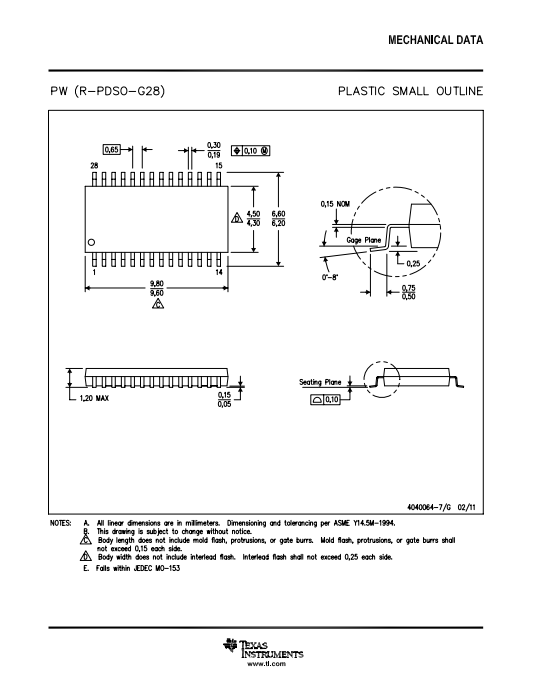

封裝圖
