TPS26611DDFR 50V、通用 4-20mA、±20mA 電流環路保護器
產品型號：TPS26611DDFR
產品品牌：TI
產品封裝：SOT23-8
產品功能：電子保險絲和熱插拔控制器
TPS26611DDFR的特性
●工作電壓為 ±50V，絕對最大值為 ±55V
●集成固定雙極 32mA 電流限制
●啟動時電流限制翻倍
●與典型的分立式保護電路相比，節省 50% 的空間
●低 R-on：典型值為 7.5?
●低 IQ (< 100nA) – 由外部電源供電時從環路汲取的電流
●防止輸入和輸出接線錯誤
●信號線浪涌保護 IEC61000-4-5（采用外部 TVS）
●標準 A EFT (IEC61000-4-4) 抗擾度（采用外部 TVS）
●支持無電源的環路測試（僅限 TPS26610）
●符合 HART 標準
●使能端控制
●使用 SGOOD 進行系統運行狀況監測
●熱關斷
TPS26611DDFR的說明
TPS2661x 是一款緊湊、功能豐富且完全集成的電流環路保護器，適用于模擬輸入、模擬輸出、傳感器變送器、HART 輸入和 UART IO 保護。該器件提供 ±20mA、0mA 至 20mA、4mA 至 20mA 的通用輸入保護。7.5Ω 的低 RON 值可有效降低電流環路中的壓降，從而擴展工作電壓范圍，即使在使用低壓電源的情況下也可支持器件運行。該器件可以承受高達 ±50V 正負電源電壓并保護負載免受影響。MODE 引腳提供了靈活性，可以使通過器件的電流限制翻倍，從而能夠正確啟動兩個線控變送器。該器件能夠使用低至 ±2.25V 至 ±20V 的外部雙極性電源供電，還可以使用低至 3V 至 30V 的單極性電源供電。TPS26610 和 TPS26613 具有環路電源模式，便于在沒有 ±Vs 電源的無電狀態下進行環路測試。
該器件還通過關閉電流路徑來保護系統，防止模擬輸出和傳感器變送器的輸出側誤接線。TPS2661x 內部強大的保護控制模塊以及 50V 額定電壓有助于防止信號線的浪涌 (IEC61000-4-5) 和 EFT (IEC61000-4-4) 瞬變。該器件采用 2.9mm × 1.6mm 8 引腳 SOT-23 封裝，大幅減小了系統占用空間。

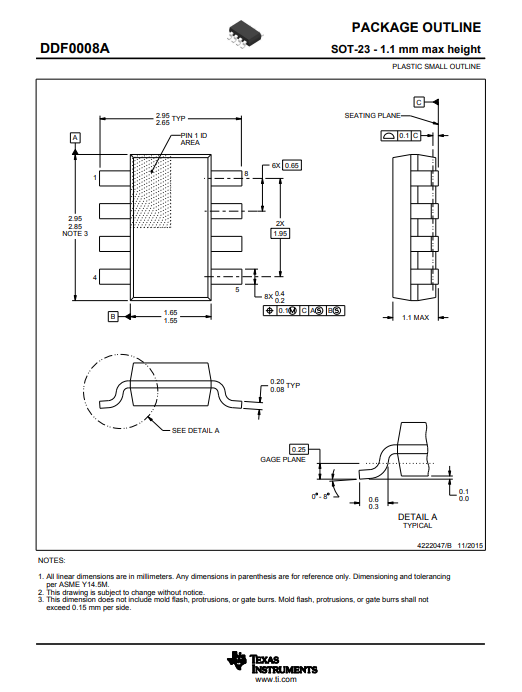

封裝圖
