ISOW7821DWER 具有集成電源的雙通道、1/1、增強型數字隔離器
產品型號：ISOW7821DWER
產品品牌：TI
產品封裝：SOIC16
產品功能：帶有集成電源的信號隔離器
ISOW7821DWER的特性
-
●集成高效直流/直流轉換器與片上變壓器
-
●100Mbps 數據速率
-
●穩健可靠的隔離柵：
-
在 1kVRMS 工作電壓下，預計壽命超過 100 年
-
高達 5000V 的 RMS 隔離額定值
-
高達 10kVPK 的浪涌保護能力
-
±100kV/µs 最低 CMTI
-
●3V 至 5.5V 寬輸入電源電壓范圍
-
●5V 或 3.3V 穩壓輸出
-
●高達 0.65W 的輸出功率
-
●5V 至 5V；5V 至 3.3V：提供的負載電流 ≥ 130mA
-
●3.3V 至 3.3V：提供的負載電流 ≥ 75mA
-
●限制浪涌電流的軟啟動
-
●過載保護和短路保護
-
●熱關斷
-
●默認輸出：高電平和低電平選項
-
●低傳播延遲：典型值為 13ns（由 5V 電源供電）
-
●優異的電磁兼容性 (EMC)
-
系統級 ESD、EFT 和浪涌抗擾性
-
±8kV IEC 61000-4-2 跨隔離柵接觸放電保護
-
低輻射
-
●16 引腳寬體小外形尺寸集成電路 (SOIC) 封裝
-
●擴展溫度范圍：-40°C 至 +125°C
-
●安全相關認證：
-
符合 DIN VDE V 0884-11:2017-01 標準的 7071VPK 增強型隔離
-
符合 UL 1577 標準且長達 1 分鐘的 5000VRMS 隔離
-
獲得 CSA 認證，符合 IEC 60950-1、IEC 62368-1 和 IEC 60601-1 終端設備標準
-
符合 GB4943.1-2011 的 CQC 認證
-
符合 EN 60950-1、EN62368-1 和 EN 61010-1 的 TUV 認證
ISOW7821DWER的說明
ISOW7821 器件是具有集成式高效電源轉換器的高性能、雙通道增強型數字隔離器。集成式直流/直流轉換器高效運行，提供高達 650mW 的隔離式電源，可配置為各種輸入和輸出電壓。因此，空間受限的隔離設計憑借該器件無需單獨使用隔離式電源。
ISOW7821 器件可提供高電磁抗擾度和低輻射，同時能夠隔離 CMOS 或 LVCMOS 數字 I/O。信號隔離通道具有由二氧化硅 (SiO2) 絕緣柵相隔離的邏輯輸入和輸出緩沖器，而電源隔離使用片上變壓器，以薄膜聚合物作為絕緣材料。提供各種正向和反向通道配置。如果輸入信號丟失，則默認輸出對于 ISOW7821 器件為高電平，對于具有 F 后綴的器件為低電平（請參閱器件 具有）。
這些器件有助于防止數據總線或者其他電路上的噪聲電流進入本地接地并干擾或損壞敏感電路。憑借創新型芯片設計和布局技術，ISOW7821 器件的電磁兼容性得到了顯著增強，可緩解系統級 ESD、EFT 和浪涌問題并符合輻射標準。電源轉換器效率較高，允許在較高的環境溫度下工作。ISOW7821 器件采用 16 引腳 SOIC 寬體 (SOIC-WB) DWE 封裝。

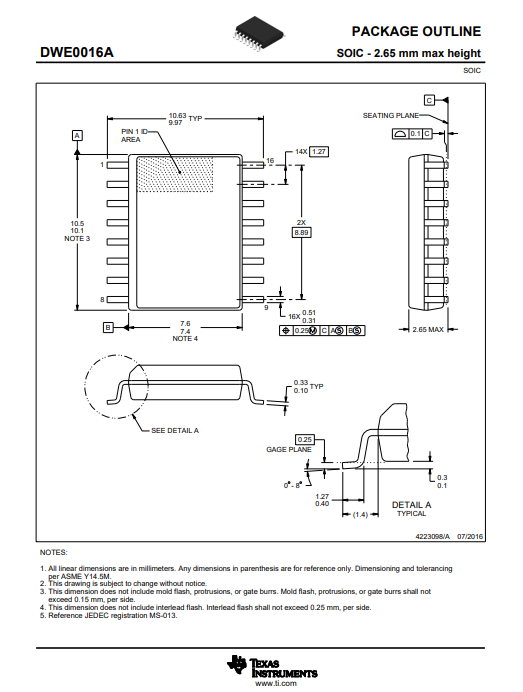

封裝圖
