INA280A1QDCKRQ1 電流檢測放大器模擬輸出

產品型號：INA280A1QDCKRQ1


產品品牌：TI


產品封裝：SC70-5



產品功能：電流檢測放大器模擬輸出


INA280A1QDCKRQ1的特性
  • ●符合面向汽車應用的 AEC-Q100 標準：
    溫度等級 1：-40°C 至 +125°C，TA
    ●提供功能安全
    可幫助進行功能安全系統設計的文檔
    ●寬共模電壓：
    工作電壓：2.7V 至 120V
    可承受電壓：-20V 至 +122V
    ●出色的共模抑制比 (CMRR)：
    120dB 直流（最小值）
    85dB 交流（50kHz 時）
    ●精度
    增益：
    增益誤差：±0.5%（最大值）
    增益漂移：±20ppm/°C（最大值）
    失調電壓：
    失調電壓：±150µV（最大值）
    溫漂：±1µV/°C（最大值）
    ●可用增益：
    INA280A1 -Q1：20V/V
    INA280A2 -Q1：50V/V
    INA280A3 -Q1：100V/V
    INA280A4 -Q1：200V/V
    INA280A5 -Q1：500V/V
    ●高帶寬：1.1MHz
    ●壓擺率：2V/µs
    ●靜態電流：370µA


INA280A1QDCKRQ1的說明
INA280-Q1 是一款電流檢測放大器，可在 2.7V 至 120V 的寬共模范圍內測量分流電阻器上的壓降。它采用節省空間的 SC-70 封裝，PCB 的空間占用僅為 2.0mm × 2.1mm。該器件在 ±150µV（最大值）的超低失調電壓、±0.5%（最大值）的小增益誤差和 140dB（典型值）的高直流 CMRR 等特性的綜合作用下，可實現精確的電流測量。 INA280-Q1 憑借 1.1MHz（增益為 20V/V）的高帶寬和 85dB（50kHz 時）的交流 CMRR，不僅適用于直流電流測量，還適用于高速應用（例如，快速過流保護）。

INA280-Q1 由 2.7V 至 20V 單電源供電，消耗的電源電流為 370µA（典型值）。 INA280-Q1 器件具有五種增益選項：20V/V、50V/V、100V/V、200V/V 和 500V/V。 INA280-Q1 的低失調電壓和低溫漂可在工作溫度范圍（−40°C 至 +125°C）內實現精確電流檢測。

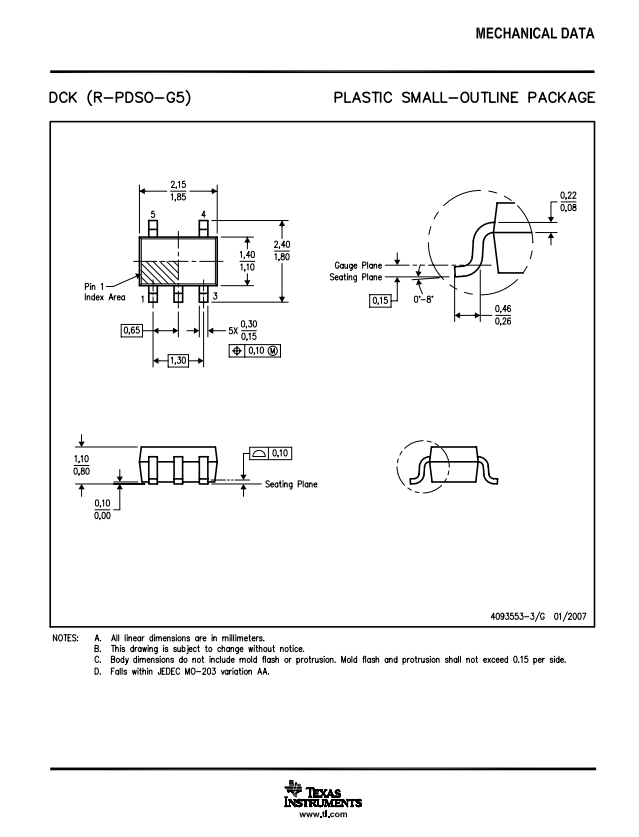

封裝圖
