TPSM828211SILR 具有集成電感器、5.5V 輸入、1A 降壓模塊
產品型號：TPSM828211SILR
產品品牌：TI
產品封裝：SIP10
TPSM828211SILR的特性
-
●1.1mm MicroSiP™ 電源模塊
●符合 CISPR 11 B 類要求
●效率高達 95%
●輸入電壓范圍為 2.4V 至 5.5V
●0.6V 至 4V 可調節輸出電壓
●可提供的固定輸出電壓：1.2V、1.8V、2.5V 和 3.3V
●工作靜態電流為 4µA
●DCS-Control 拓撲
●可實現輕負載效率的省電模式選項
●支持 CCM 運行的強制 PWM 選項
●可實現最低壓降的 100% 占空比
●斷續短路保護
●輸出放電
●具有窗口比較器的電源正常輸出
●集成軟啟動
●過熱保護
●PSpice 模型可用于：TPSM82821、TPSM82822 和 TPSM82823
●采用 2.0mm × 2.5mm × 1.1mm 10 引腳 µSiL 封裝
●12mm2 總解決方案尺寸（針對固定輸出電壓版本）
TPSM828211SILR的說明
TPSM8282x 器件系列包含 1A、2A 和 3A 降壓轉換器 MicroSiP™ 電源模塊，該電源模塊經優化具有小解決方案尺寸和高效率等特性。
該電源模塊集成了同步降壓轉換器和電感器，可簡化設計、減少外部元件并節省印刷電路板 (PCB) 面積。TPSM8282x 具有兩種型號。第一種型號可自動進入省電模式，在超輕負載條件下保持高效率，從而延長系統電池的運行時間。第二種型號 TPSM8282xA 可實現強制 PWM 運行，以在所有電流下維持連續導通模式，從而更大程度地縮小輸出電壓紋波。在 PWM 模式下，轉換器運行在 4MHz 的標稱開關頻率下。
在節能模式下，該器件靜態工作電流的典型值為 4µA。通過使用 DCS-Control 拓撲，該器件可實現出色的負載瞬態性能和精確的輸出穩壓。器件的 EN 和 PG 引腳支持順序配置，可帶來靈活的系統設計。集成的軟啟動功能降低了輸入電源需要提供的浪涌電流。過熱保護和斷續短路保護功能使得該解決方案穩健且可靠。

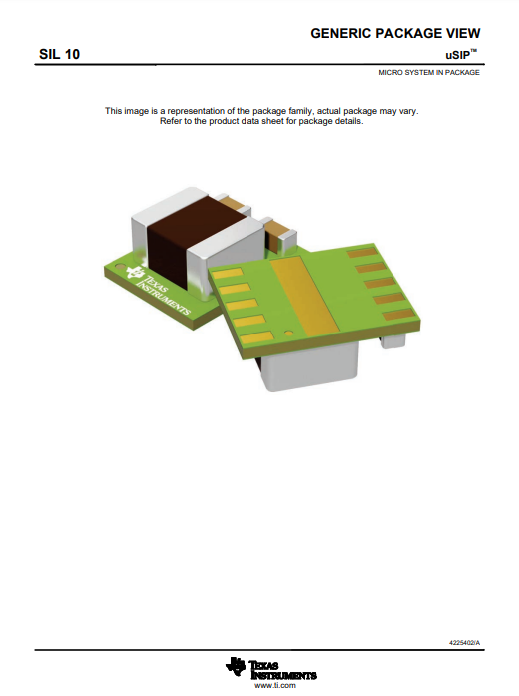

封裝圖
