TPS2557QDRBRQ1 高電平有效的汽車類 0.5-5A 可調節 ILIMIT、2.5-6.5V、22mΩ USB 電源開關
產品型號：TPS2557QDRBRQ1
產品品牌：TI
產品封裝：SON8
產品功能：USB 電源開關和充電端口控制器
TPS2557QDRBRQ1的特性
-
●符合 AEC-Q100
器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 H2
器件組件充電模式 (CDM) ESD 分類等級 C5
●提供功能安全
可幫助進行功能安全系統設計的文檔
●滿足 USB 限流要求
●可調電流限值：500mA 至 5A（典型值）
●4.5A 電流下的限流精度為 ±6.5%
●快速短路響應：3.5µs（典型值）
●22m? 高側 MOSFET
●工作電壓范圍：2.5V 至 6.5V
●最大待機電源電流 2µA
●內置軟啟動
●15kV 和 8kV 系統級 ESD 能力
●安全相關認證：
通過 UL 2367 的 UL 認證
通過 IEC 60950 的 CB 認證
通過 IEC 62368 的 CB 認證
TPS2557QDRBRQ1的說明
TPS2556-Q1 和 TPS2557-Q1 配電開關專門用于需要精密電流限制，或者能夠處理大電容負載和短路的汽車應用。這些器件借助一個外部電阻器提供 500mA 至 5A（典型值）之間的可編程電流限制閾值。對電源開關上升和下降時間的控制最大限度地減少了接通或關閉期間的電流浪涌。
當輸出負載超過限流閾值時，TPS2556-Q1 和 TPS2557-Q1 器件通過切換到恒定電流模式來將輸出電流限制在安全的水平上。在過流和過熱情況下，F(xiàn)AULT 邏輯輸出為低電平有效。
與 TPS2511-Q1 或 TPS2513A-Q1 一同使用，可實現一款低功耗、符合汽車標準的 USB 充電端口解決方案。此解決方案能夠?yàn)槟壳捌毡槭褂玫氖謾C(jī)和平板電腦充電。

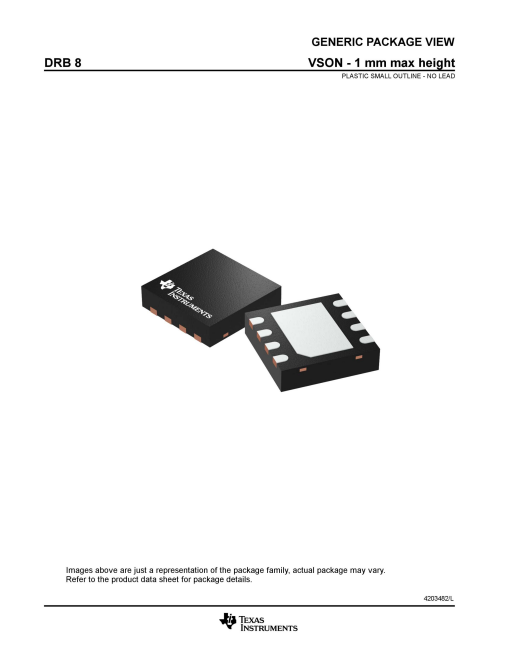

封裝圖
