BQ7695202PFBR 適用于鋰離子、鋰聚合物和磷酸鐵鋰電池的3節至16節串聯高精度電池監控器和保護器
產品型號：BQ7695202PFBR
產品品牌：TI
產品封裝：TQFP48
產品功能：電池監測器和平衡器
BQ7695202PFBR的特性
-
●適用于 3 節至 16 節串聯電池的電池監控功能
●集成電荷泵，用于高側 NFET 保護，具有可選的自動恢復功能
●廣泛的保護套件，包括電壓、溫度、電流和內部診斷
●兩個獨立的 ADC
支持電流和電壓同步采樣
高精度庫倫計數器，輸入失調電壓誤差 < 1µV（典型值）
高精度電池電壓測量 < 10mV（典型值）
●寬量程電流應用（感應電阻器上的測量范圍為 ±200mV）
●集成式化學保險絲驅動二級保護
●自主式或主機控制型電池平衡
●多種電源模式（典型電池組運行范圍條件）
正常模式：286µA
多個睡眠模式選項：24µA 至 41µA
多個深度睡眠模式選項：9µA 至 10µA
關斷模式：1µA
●電池連接和部分其他引腳上的高電壓容差為 85V
●支持量產線上的隨機電池連接序列
●支持使用內部傳感器和多達九個外部熱敏電阻進行溫度檢測
●集成的一次性可編程 (OTP) 存儲器可由客戶在生產線上編程
●通信選項包括 400kHz I2C、SPI 和 HDQ 單線接口
●供外部系統使用的雙路可編程 LDO
●48 引腳 TQFP 封裝 (PFB)
BQ7695202PFBR的說明
德州儀器 (TI) 的 BQ76952 器件是一款高度集成的高精度電池監控器和保護器，適用于 3 節至 16 節串聯鋰離子、鋰聚合物和磷酸鐵鋰電池組。該器件包括一個高精度監控系統和一個高度可配置的保護子系統，并支持自主式或主機控制型電池平衡。它集成了高側電荷泵 NFET 驅動器、供外部系統使用的雙路可編程 LDO 以及一個支持 400kHz I2C、SPI 和 HDQ 單線標準的主機通信外設。BQ76952 器件采用 48 引腳 TQFP 封裝。

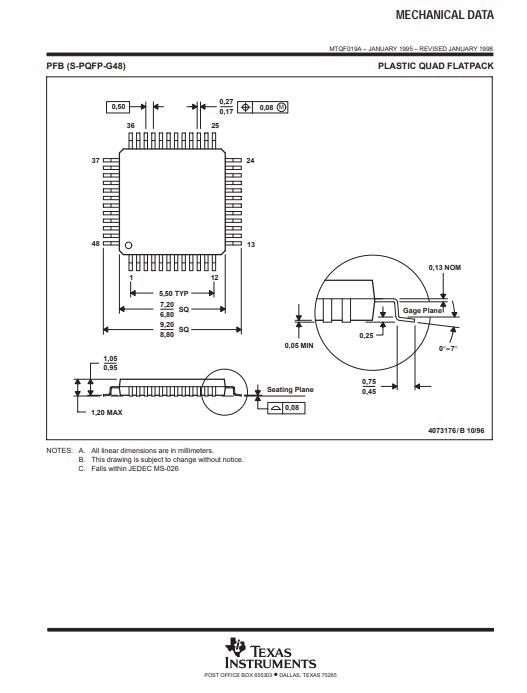

封裝圖
