ADS1292IPBSR 適用于 ECG 應用的 24 位、2 通道、低功耗模擬前端 (AFE)
產品型號：ADS1292IPBSR
產品品牌：TI
產品封裝：TQFP32
產品功能：生物傳感 AFE
ADS1292IPBSR的特性
-
●兩個低噪聲 PGA 和兩個高分辨率 ADC
（ADS1292 和 ADS1292R）
●低功耗：335µW/通道
●輸入?yún)⒖荚肼暎?µVPP
（150Hz 帶寬，G = 6）
●輸入偏置電流：200pA
●數據速率：125SPS 至 8kSPS
●CMRR：120dB
●可編程增益：1、2、3、4、6、8 或 12
●電源：?jiǎn)螛O或者雙極
模擬：2.7V 至 5.25V
數字：1.7V 至 3.6V
●內置右腿驅動放大器、持續斷線檢測、測試信號
●集成型呼吸阻抗測量 (ADS1292R)
●內置振蕩器和基準
●靈活的斷電、待機模式
●SPI™兼容串行接口
●工作溫度范圍：–40°C 至 +85°C
ADS1292IPBSR的說明
ADS1291、ADS1292 和 ADS1292R 是多通道同步采樣 24 位 Δ-Σ 模數轉換器 (ADC)，它們具有內置的可編程增益放大器 (PGA)、內部基準和板載振蕩器。
ADS1291、ADS1292 和 ADS1292R 包含 便攜式 低功耗醫療心電圖 (ECG)、體育和健身 應用通常所需的所有功能。
憑借高集成度和出色的性能，ADS1291、ADS1292 和 ADS1292R 可在顯著減少尺寸、功耗和總體成本的前提下創建可擴展的醫療儀器系統。
ADS1291、ADS1292 和 ADS1292R 每通道具有靈活的輸入多路復用器，此多路復用器可獨立連接至內部生成的信號，實現測試、溫度和持續斷線檢測。此外，可選擇輸入通道的任一配置生成右腿驅動 (RLD) 輸出信號。ADS1291、ADS1292 和 ADS1292R 工作時的數據速率高達 8kSPS。通過器件內部激勵灌電流或拉電流，可在器件內部執行持續斷線檢測。ADS1292R 版本包括一個完全集成的呼吸阻抗測量功能。
這些器件采用 5mm × 5mm、32 引腳薄型四方扁平封裝 (TQFP) 和 4mm x 4mm、32 引腳無引線四方扁平封裝 (VQFN)。額定工作溫度范圍 –40°C 至 +85°C。

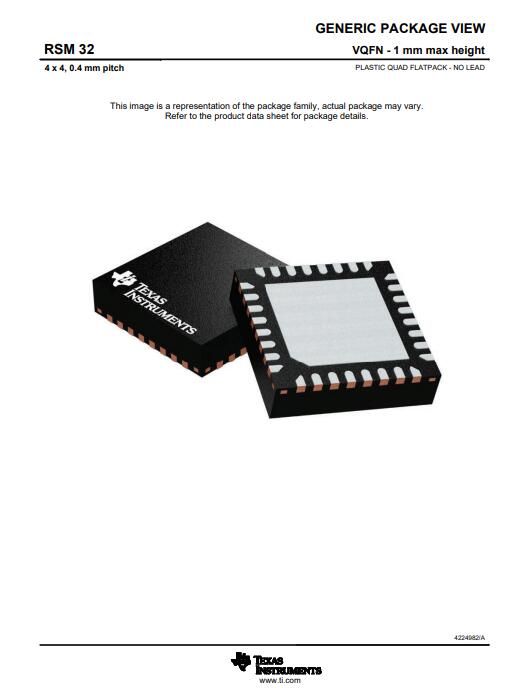

封裝圖
