AFE4300PNR 體重秤和身體成分測量模擬前端 (AFE)
產品型號：AFE4300PNR
產品品牌：TI
產品封裝：LQFP80
產品功能：生物傳感AFE
AFE4300PNR的特性
-
●體重秤前端：
最多支持四個稱重傳感器輸入
用于比率測量的片上稱重傳感器 1.7V 激勵電壓
68nVrms 輸入?yún)⒖荚肼?/span>
（0.1Hz 至 2Hz）
最佳擬合線性度：滿量程的 0.01%
體重秤測量：540 µA
●身體成分前端：
支持多達三個四極復阻抗測量
6 位、1MSPS 正弦波生成數模轉換器 (DAC)
247.5µArms，±20% 激勵源
2Hz BW 中的 0.1Ω 測量 RMS 噪聲
身體成分測量：970 µA
●模數轉換器 (ADC)：
16 位，860 SPS
電源電流：110 µA
AFE4300PNR的說明
AFE4300 是一款低成本模擬前端，包含兩條獨立的信號鏈：一條用于體重秤 (WS) 測量，另一條用于身體成分測量 (BCM) 分析。一個 16 位、860-SPS 模數轉換器 (ADC) 在兩個鏈之間多路復用。重量測量鏈包括一個儀表放大器 (INA)，其增益由一個外部電阻器設置，后面是一個用于偏移校正的 6 位數模轉換器 (DAC)，以及一個驅動外部電橋/稱重傳感器的電路固定 1.7 V 用于比率測量。
AFE4300 還可以通過向身體施加正弦電流來測量身體成分。正弦電流由內部碼型發生器和 6 位 1MSPS DAC 生成。電壓電流轉換器將此正弦電流施加到身體的兩個端子之間。由于身體的阻抗而在這兩個端子上產生的電壓通過差分放大器進行測量、整流，然后由 16 位 ADC 提取和測量幅度。
AFE4300 的工作電壓為 2 V 至 3.6 V，額定溫度范圍為 0°C 至 +70°C，采用 LQFP-80 封裝

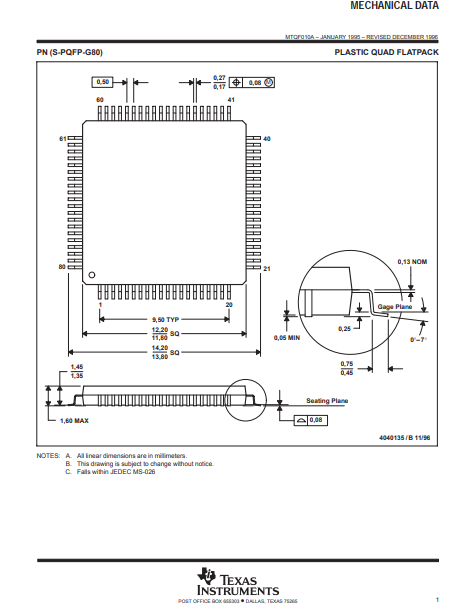

封裝圖
