TPS63020QDSJRQ1 具有 4A 開關的高效汽車類單傳感器降壓/升壓轉換器
產品型號：TPS63020QDSJRQ1
產品品牌：TI
產品封裝：VSON14
產品功能：降壓/升壓、反相和雙電源轉換器（集成開關）
TPS2557QDRBRQ1的特性
●符合汽車應用要求
●具有符合 AEC-Q100 的下列結果：
器件溫度等級：運行結溫范圍為 -40°C 至 125°C
器件人體放電模型 (HBM) 靜電放電 (ESD) 分類等級 H1B
器件充電器件模型 (CDM) ESD 分類等級 C4B
●輸入電壓范圍：1.8V 至 5.5V
●效率高達 96%
●3.3V 降壓模式下的輸出電流為 3A (VIN > 3.6V)
●3.3V 升壓模式下的輸出電流高于 2A (VIN > 2.5V)
●在降壓和升壓模式之間實現自動轉換
●動態輸入電流限制
●器件的靜態電流小于 50μA
●可調節輸出電壓范圍：1.2V 至 5.5V
●用于改進低輸出功率效率的節能模式
●2.4MHz 強制固定運行頻率并可實現同步
●智能電源正常狀態輸出
●關機期間負載斷開
●過溫保護
●過壓保護
●采用 3mm × 4mm 超薄小外形尺寸無引線 (VSON)-14 封裝
TPS2557QDRBRQ1的說明
TPS63020-Q1 器件是一款電源解決方案，廣泛應用于由 2-3 節堿性電池、鎳鎘 (NiCd) 電池、鎳氫 (NiMH) 電池以及單節鋰離子電池或鋰聚合物電池供電的產品。 當使用單節鋰離子電池或鋰聚合物電池供電時，該器件提供高達 3A 的輸出電流并可對電池進行放電，使其電壓降至 2.5V 或更低水平。 此升壓/降壓轉換器基于一個頻率固定的脈寬調制 (PWM) 控制器。該控制器可通過同步整流實現效率最大化。 在負載電流較低的情況下，該轉換器會進入節能模式，以在寬負載電流范圍內保持高效率。 禁用省電模式則會強制轉換器以固定開關頻率運行。 開關的最大平均電流為 4A（典型值）。輸出電壓可通過外部電阻分頻器進行編程。 轉換器可被禁用以最大限度地減少電池消耗。 在關機期間，負載從電池上斷開。 該器件采用 3mm × 4mm 14 引腳 VSON PowerPAD 封裝 (DSJ)。

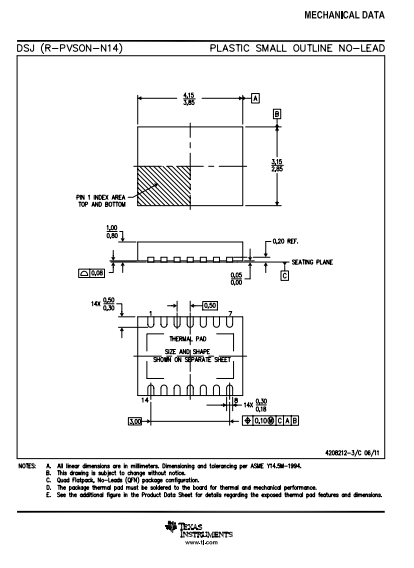

封裝圖
