新日本無線最近開發的雙路H橋驅動IC NJW4814已經開始上市。該產品最適合驅動壓電元件，如用于數碼相機的變焦功能和手抖動校正功能等的壓電元件是最佳匹配。


【概要】

通常，驅動壓電元件需要20V～30V左右的電源電壓和H橋驅動器。在用Li-ion電池或5V電源驅動時，一直以來都需要另外配備升壓電路和H橋驅動電路。

當使用NJW4814驅動器時，只需要一顆單片IC就可以完全驅動壓電元件了，升壓開關電源和H橋驅動器都集成到單片里了，使用起來更加方便。

并且，NJW4814內置的是雙路H橋驅動器，所以只需1個NJW4814就可以驅動2個壓電元件，達到同時實現數碼相機的變焦功能和手抖動校正功能，起到了一箭雙雕的功效，促進設備的小型化。


我們同時還備有單路H橋驅動器NJW4813*1。


【主要特點】

1. 升壓電路和雙路H橋驅動器完全單片化
把升壓開關電源和雙路H橋驅動器單片化，并采用小型封裝的EQFN24-LE (4.0mm□)，十分適合小型化電子設備。
*1 NJW4813封裝 : PCSP20-E3(3.5mm□)

2. H橋驅動器的工作頻率最大可達300kHz
H橋驅動器的輸入頻率最大可達300kHz。在需要100kHz以上驅動壓電元件時，完全支持高速工作模式。
在壓電元件高速工作時，H橋電路會隨著頻率的提高而造成功耗的增大。而使用了NJW4814產品就可以解決這個問題。因?yàn)镹JW4814采用的是BCD制造工藝的D-MOS構造，所以可以完成在低導通阻抗下的高速工作，從而實現高速工作時的低功耗。

3. 切斷待機時流向輸出電壓設定電阻的無功電流
升壓開關電源即使在待機狀態下也會有流向輸出電壓設定電阻的無功電流而消耗電能。
NJW4814可以切斷流向輸出電壓設定電阻的電流線路，使之不產生無功電流來耗電，從而達到待機時的低功耗化。

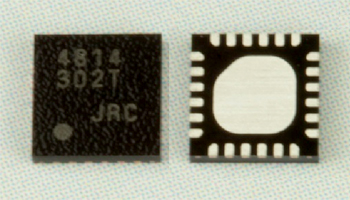

NJW4814NJW4814MLE : EQFN24-LE封裝

【性能指標】


升壓型開關穩壓器部
    輸出開關電壓 40V max.
    開關電流 1.5A min.
    PWM控制方式
    工作電壓范圍 2.7～5.5V
    振蕩頻率 380k～1MHz
    軟啟動功能 48 ms typ.
    過流保護功能
    過壓保護功能
H橋驅動部
    搭載雙路H橋電路
    各自獨立信號輸入
    過流檢測電流 300mA typ.
    工作電壓范圍 7.0～35V
    開關頻率 300kHz max.
    輸出關斷功能
    FAULT信號輸出功能
欠壓鎖定保護電路
過熱保護功能
待機功能

【應用范圍】


驅動壓電元件（致動器、傳感器等）
驅動MEMS元件

【生產供貨狀況】


生產狀況 已量產
