LMR23625CFPDRRR SWITCHER® 36V、2.5A 同步降壓轉換器
產品型號：LMR23625CFPDRRR
產品品牌：TI/德州儀器
產品封裝：WSON12
產品功能：降壓轉換器（集成開關）
LMR23625CFPDRRR的特性
●4V 至 36V 的輸入電壓范圍
●2.5A 持續輸出電流
●集成同步整流
●電流模式控制
●最小導通時間：60ns
●帶 PFM 和強制 PWM 模式選項的 2.1MHz 開關頻率 (HSOIC)
●僅帶強制 PWM 模式的 2.1MHz 開關頻率 (WSON)
●與外部時鐘頻率同步
●內置補償功能，便于使用
●無負載條件下的靜態電流為 75µA
●軟啟動至預偏置負載
●支持高占空比運行模式
●精密使能輸入
●具有斷續模式的輸出短路保護
●過熱保護
●帶 PowerPAD™ 的 8 引腳 HSOIC 封裝
●帶 PowerPAD™ 的 12 引腳 WSON 可濕性側面封裝
●使用 LMZM33603 模塊縮短產品上市時間
●使用 LMR23625 并借助 WEBENCH 電源設計器創建定制設計方案
LMR23625CFPDRRR的說明
LMR23625 SIMPLE SWITCHER 是一款易于使用的 36V、2.5A 同步降壓穩壓器。該器件具有 4V-36V 的寬輸入范圍，適用于從非穩壓源進行電源調節的各種工業應用。采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。它采用 75µA 的靜態電流，因此適用于電池供電系統。該器件具有 2µA 的超低關斷電流，可進一步延長電池使用壽命。內部環路補償意味著用戶不用承擔設計環路補償組件的枯燥工作。這樣還能夠最大限度地減少外部元件數。該器件可選用固定頻率 FPWM 模式，在輕負載情況下實現小輸出電壓紋波。HSOIC 的擴展系列產品能夠以引腳到引腳兼容封裝提供 1A (LMR23610) 和 3A (LMR23630) 負載電流選項，實現簡單且優化的 PCB 布局。利用精密使能端輸入可以簡化穩壓器控制和系統電源時序。保護特性包括逐周期電流限制、間斷模式短路保護和過多功率耗散而引起的熱關斷。

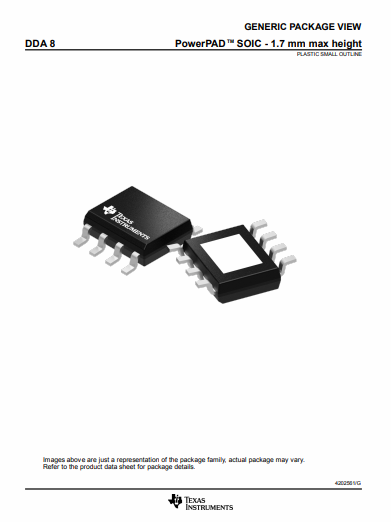

封裝圖
