LMR33630CQRNXRQ1 3.8 V至36 V、3-A同步降壓型電壓轉換器
產品型號：LMR33630CQRNXRQ1
產品品牌：TI/德州儀器
產品封裝：VQFN12
產品功能：降壓轉換器（集成開關）
LMR33630CQRNXRQ1的特性
●符合汽車應用的 AEC-Q100 標準：
溫度等級 1：–40°C 至 +125°C，TA
●功能安全能力
可用于幫助功能安全系統設計的文檔
●為堅固的汽車應用配置
輸入電壓范圍：3.8 V 至 36 V
輸出電壓范圍：1 V 至 24 V
輸出電流：3A
75-mΩ/50-mΩ R DS-ON功率 MOSFET
峰值電流模式控制
68 ns 的最短導通時間
頻率：400 kHz、1.4 MHz、2.1 MHz
綜合補償網絡
●低 EMI 和開關噪聲
HotRod™ 包
并行輸入電流路徑
●所有負載下的高功率轉換
峰值效率 > 95%
5 µA 的低關斷靜態電流
25 µA 的低工作靜態電流
●使用 LMR33630-Q1 和WEBENCH 電源設計器創建定制設計
LMR33630CQRNXRQ1的說明
LMR33630-Q1 符合汽車標準的穩壓器是一款易于使用的同步降壓 DC/DC 轉換器，可為堅固的應用提供一流的效率。LMR33630-Q1 從高達 36V 的輸入驅動高達 3A 的負載電流。LMR33630-Q1 在非常小的解決方案尺寸中提供高輕負載效率和輸出精度。電源良好標志和精確啟用等功能為各種應用提供了靈活且易于使用的解決方案。LMR33630-Q1 在輕負載時自動折返頻率以提高效率。集成消除了大多數外部組件，并提供了專為簡單 PCB 布局而設計的引腳排列。保護功能包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。

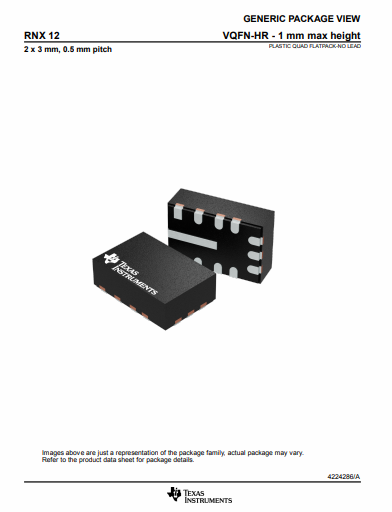

封裝圖
