產品型號：LMR36006FSC3RNXTQ1
產品品牌：TI/德州儀器

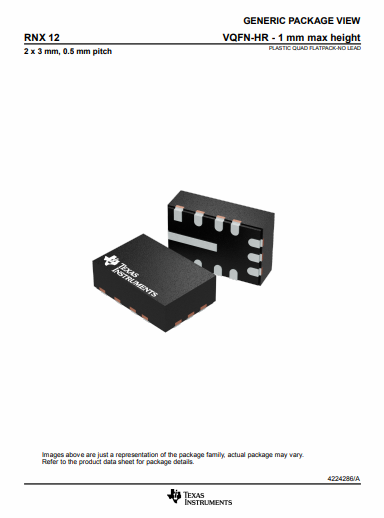

產品封裝：VQFN12
產品功能：降壓轉換器（集成開關）
LMR36006FSC3RNXTQ1的特性
●符合面向汽車應用的 AEC-Q100 標準：
溫度等級 1：–40°C 至 +125°C，TA
●提供功能安全型
可幫助進行功能安全系統設計的文檔
●專為 汽車應用而設計
結溫范圍為 –40°C 至 +150°C
保護特性：熱關斷、輸入欠壓鎖定、逐周期電流限制和斷續短路保護。
在 0.6A 負載下具有 0.2V 壓降（典型值）
±1.5% 基準電壓容差
提供 3.3V 固定輸出電壓選項
●適合可擴展的電源
與以下器件引腳兼容：
●LMR36015-Q1（60V、 1.5A）
●LMR33620/30-Q1（36V、2A 或 3A）
400kHz、 2.1MHz 頻率選項
●通過集成技術減小解決方案尺寸，降低成本
小型 2mm × 3mm VQFN 封裝（具有可濕性側面）
很少的外部組件
●在整個負載范圍內具有低功率耗散
400kHz（12 VIN、5 VOUT、0.6 A）時的效率為 94%
在 PFM 模式中提高了輕負載效率
低至 2 6µA 的工作靜態電流
●針對超低 EMI 要求進行了優化
符合 CISPR25 5 類標準
HotRod™ 封裝可更大限度地減少開關節點振鈴
并行輸入路徑可更大限度減少寄生電感
展頻可降低峰值發射
●使用 LMR36006-Q1 并借助 WEBENCH Power Designer 創建定制設計方案
LMR36006FSC3RNXTQ1的說明
LMR36006-Q1 穩壓器是一款易于使用的同步降壓直流/直流轉換器。該器件具有集成式高側和低側功率 MOSFET，能夠提供高達 0.6A 的輸出電流（在 4.2V 至 60V 的寬輸入電壓范圍內）。 容差高達 66V。
LMR36006-Q1 采用峰值電流模式控制機制來提供最佳的效率和輸出電壓精度。 LMR36006-Q1 可利用高級高速電路在 2.1MHz 的固定頻率下實現從 20V 輸入到 5V 輸出的穩壓。精密使能支持直接連接到寬輸入電壓或?qū)ζ骷?dòng)和關斷進行精確控制，因此提供了靈活性。附帶內置濾波和延遲功能的電源正常狀態標志可提供系統狀態的真實指示，免去了使用外部監測器的麻煩。
LMR36006-Q1 采用 HotRod™ 封裝，實現了低 EMI、更高的效率和超小的封裝裸片比。此器件需要很少的外部元件，并且具有可簡化 PCB 布局的引腳排列。LMR36006-Q1 的小型解決方案尺寸和各種功能旨在簡化各種終端設備的實現。
