產品型號：TMUX7234RRQR
產品品牌：TI/德州儀器

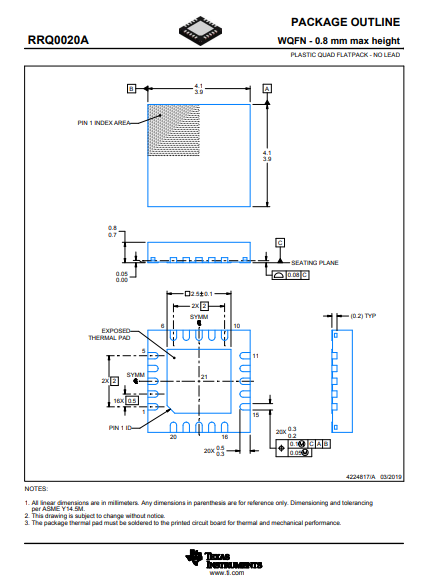

產品封裝：QFN20
產品功能：模擬開關和多路復用器
TMUX7234RRQR的特性
●閂鎖效應抑制
●雙電源電壓范圍：±4.5V 至 ±22V
●單電源電壓范圍：4.5V 至 44V
●低導通電阻：4Ω
●低電荷注入：-10pC
●高電流支持：400 mA（最大值）
●-40°C 至 +125°C 工作溫度
●1.8V 邏輯兼容輸入
●失效防護邏輯
●軌到軌運行
●雙向信號路徑
●先斷后合開關
TMUX7234RRQR的說明
TMUX7233TMUX7234TMUX7233 和 TMUX7234 是支持閂鎖效應抑制的互補金屬氧化物半導體 (CMOS) 多路復用器。TMUX7233TMUX7233 采用 2:1 單極雙投 (SPDT) 配置，具有三個獨立控制的通道和一個 EN 引腳，用于啟用或禁用全部三個開關。TMUX7234TMUX7234 包含四個獨立控制的 SPDT 開關和一個用于啟用或禁用全部四個通道的 EN 引腳。該器件支持單電源（4.5V 至 44V）、雙電源（±4.5V 至 ±22V）或非對稱電源（例如，VDD = 12V，VSS = –5V）。TMUX7233 和 TMUX7234 可在源極 (Sx) 和漏極 (D) 引腳上支持從 VSS 到 VDD 范圍的雙向模擬和數(shù)字信號。
所有邏輯控制輸入均支持 1.8V 到 VDD 的邏輯電平，因此，當器件在有效電源電壓范圍內運行時，可確保 TTL 和 CMOS 邏輯兼容性。失效防護邏輯電路允許先在控制引腳上施加電壓，然后在電源引腳上施加電壓，從而保護器件免受潛在的損害。
TMUX72xx 系列具有抗閂鎖特性，可防止器件內寄生結構之間通常由過壓事件引起的大電流不良事件。閂鎖狀態(tài)通常會一直持續(xù)到電源軌關閉為止，并可能導致器件故障?？归V鎖特性使得 TMUX72xx 系列開關和多路復用器能夠在惡劣的環(huán)境中使用。
