TPS560430YFDBVR 具有高效休眠模式的 SIMPLE SWITCHER® 36V、600mA 降壓穩壓器
產品型號：TPS560430YFDBVR
產品品牌：TI/德州儀器
產品封裝：SOT23-6
產品功能：降壓轉換器（集成開關）
TPS560430YFDBVR的特性
●為堅固的工業應用配置
輸入電壓范圍：4 V 至 36 V
600mA 連續輸出電流
最短開啟時間：60 ns
98% 最大占空比
支持帶預偏置輸出的啟動
帶打嗝模式的短路保護
±1.5% 容差電壓基準在 –40°C 至 125°C 的溫度范圍內
精確啟用
●解決方案尺寸小且易于使用
集成同步整流
易于使用的內部補償
SOT-23-6 封裝
●引腳對引腳兼容封裝中的各種選項
1.1-MHz 和 2.1-MHz 頻率選項
PFM 和強制 PWM (FPWM) 選項
固定 3.3V 輸出選項
●使用 TPS560430 和WEBENCH ®電源設計器創建定制設計
TPS560430YFDBVR的說明
TPS560430 是一款易于使用的同步降壓 DC-DC 轉換器，能夠驅動高達 600mA 的負載電流。該器件具有 4 V 至 36 V 的寬輸入范圍，適用于從工業到汽車的各種應用，用于通過非穩壓電源進行功率調節。
TPS560430 具有 1.1-MHz 和 2.1-MHz 工作頻率版本，適用于高效率或小解決方案尺寸。TPS560430 還具有 FPWM（強制 PWM）版本，可在整個負載范圍內實現恒定頻率和較小的輸出電壓紋波。軟啟動和補償電路在內部實現，允許使用最少的外部組件來使用該器件。
該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和過大功耗情況下的熱關斷。TPS560430 采用 SOT-23-6 封裝。

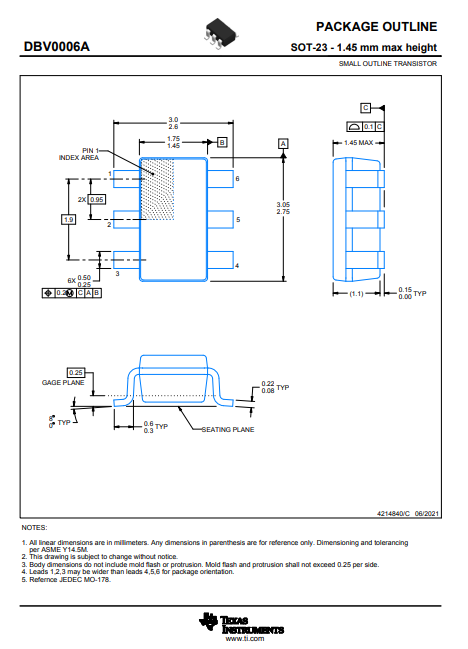

封裝圖
