產品型號：LMR50410Y5FQDBVRQ1
產品品牌：TI/德州儀器

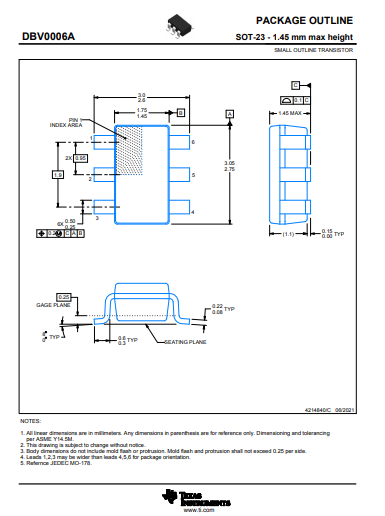

產品封裝：SOT23-6
產品功能：降壓轉換器（集成開關）
LMR50410Y5FQDBVRQ1的特性
●符合 AEC-Q100 標準
溫度等級 1：–40°C 至 125°C 環境工作溫度范圍
●功能安全能力
可用于幫助功能安全系統設計的文檔
●為堅固的汽車應用配置
輸入電壓范圍：4 V 至 36 V
1A 連續輸出電流
最短開啟時間：60 ns
2.1MHz 固定開關頻率
結溫范圍：–40°C 至 150°C
98% 最大占空比
具有預偏置輸出的單調啟動
帶打嗝模式的內部短路保護
±1% 容差電壓基準
精密使能
●解決方案尺寸小且易于使用
集成同步整流
易于使用的內部補償
SOT-23-6 封裝
●與TPS560430-Q1引腳對引腳兼容
●引腳對引腳兼容封裝中的各種選項
PFM 和強制 PWM (FPWM) 選項
固定 3.3V 和 5.0V 輸出選項
●使用 LMR50410-Q1 和WEBENCH 電源設計器創建定制設計
LMR50410Y5FQDBVRQ1的說明
LMR50410-Q1 是一款易于使用的寬 V IN同步降壓轉換器，能夠驅動高達 1A 的負載電流。該器件具有 4 V 至 36 V 的寬輸入范圍，適用于各種汽車應用，用于通過非穩壓電源進行電源調節。
LMR50410-Q1 在 2.1MHz 開關頻率下工作，以支持使用相對較小的電感器來優化解決方案尺寸。它有一個 PFM 版本可在輕負載下實現高效率，而 FPWM 版本可實現恒定頻率，并在整個負載范圍內實現較小的輸出電壓紋波。軟啟動和補償電路在內部實現，允許使用最少的外部組件來使用該器件。
該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和過大功耗情況下的熱關斷。LMR50410-Q1 采用 SOT-23-6 封裝。
