TPS560430XFDBVR 具有高效睡眠模式的 SIMPLE SWITCHER® 36V 600mA 降壓穩壓器
產品型號：TPS560430XFDBVR
產品品牌：TI/德州儀器
產品封裝：SOT23-6
產品功能：降壓轉換器（集成開關）
TPS560430XFDBVR的特性
●專用于條件嚴苛的工業 應用
輸入電壓范圍：4V 至 36V
600mA 持續輸出電流
最短打開時間：60ns
98% 最大占空比
支持利用預偏置輸出進行啟動
間斷模式短路保護
在 –40°C 至 125°C 工作溫度范圍內提供 ±1.5% 的容差電壓基準
精密使能端
●解決方案小巧且易于使用
集成同步整流
方便易用的內部補償
SOT-23-6 封裝
●采用引腳到引腳兼容封裝的各種選項
1.1MHz 和 2.1MHz 頻率選項
PFM 和強制 PWM (FPWM) 選項
固定 3.3V 輸出選項
●使用 TPS560430 并借助 WEBENCH® 電源設計器創建定制設計方案
TPS560430XFDBVR的說明
TPS560430 是一款簡單易用的同步降壓直流/直流轉換器，能夠驅動高達 600mA 的負載電流。該器件具有 4V 至 36V 的寬輸入范圍，因此適用于 從工業到汽車領域中 非穩壓電源的電源調節。
TPS560430 具有 1.1MHz 和 2.1MHz 兩種工作頻率，適用于高頻率或小型解決方案。TPS560430 還具有 FPWM（強制 PWM）模式，在全負載范圍內可實現恒定頻率和小輸出電壓紋波。在內部實現了軟啟動和補償電路，從而最大限度地減少了器件所用的外部組件。
該器件具有內置的保護 功能，例如逐周期電流限制、間斷模式短路保護以及在出現過多功率損耗時執行的熱關斷功能。TPS560430 采用 SOT-23-6 封裝。

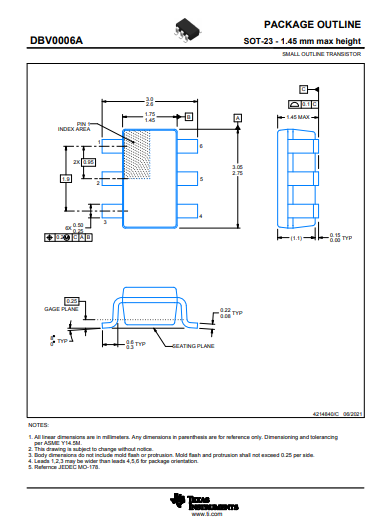

封裝圖
