產品型號：ISO1410DW
產品品牌：TI/德州儀器
產品封裝：SOIC16
產品功能：隔離式 RS-485 收發器
ISO1410DW的特性
●與 TIA/EIA-485-A 兼容
●在 5V 總線側電源下兼容 PROFIBUS
●總線 I/O 保護
± 30 kV HBM
±16 kV IEC 61000-4-2 接觸放電
± 4 kV IEC 61000-4-4 電氣快速瞬變
●低 EMI 500-kbps、12 Mbps 和 50 Mbps 數據速率
●1.71V 至 5.5V 邏輯側電源 (V CC1 )、3V 至 5.5V 總線側電源 (V CC2 )
●用于總線開路、短路和空閑的故障安全接收器
●1/8 單元負載，總線上最多 256 個節點
●100kV/µs（典型值）高共模瞬態抗擾度
●從 –40°C 到 +125°C 的擴展溫度范圍
●熱插拔的無故障上電和斷電

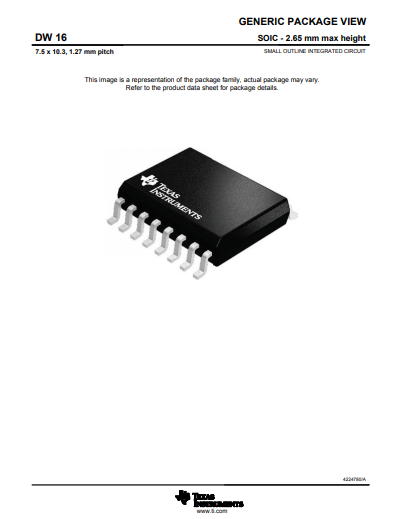

●寬體 SOIC-16 封裝
●與大多數隔離式 RS-485 收發器兼容的引腳
●安全相關認證：
●7071-V PK V IOTM和 1500-V PK V IORM（增強型和基本選項），符合 DIN VDE V 0884-11:2017-01
根據 UL 1577，5000V RMS隔離 1 分鐘
IEC 60950-1、IEC 62368-1、IEC 60601-1 和 IEC 61010-1 認證
CQC、TUV 和 CSA 認證
ISO1410DW的說明
ISO14xx 器件是用于 TIA/EIA RS-485 和 RS-422 應用的電隔離差分線路收發器。這些抗噪聲收發器設計用于在惡劣的工業環境中運行。這些器件的總線引腳可以承受高水平的 IEC 靜電放電 (ESD) 和 IEC 電氣快速瞬變 (EFT) 事件，從而無需在總線上添加額外的組件來提供系統級保護。這些器件可用于基本隔離和增強隔離（請參閱增強和基本隔離選項）。
這些設備用于長距離通信。隔離打破了通信節點之間的接地回路，允許更大的共模電壓范圍。每個器件的對稱隔離柵經過測試，可在總線收發器和邏輯電平接口之間根據 UL 1577提供 5000 V RMS 1 分鐘的隔離。
ISO14xx 器件的第 1 側可在 1.71 V 至 5.5 V 的電壓范圍內工作，從而使器件能夠與低壓 FPGA 和 ASIC 連接。2 側 3 V 至 5.5 V 的寬電源電壓消除了隔離側對穩壓電源電壓的需求。這些器件支持 –40°C 至 +125°C 的寬工作環境溫度范圍。
