產品型號：LMR33620AQRNXRQ1
產品品牌：TI/德州儀器

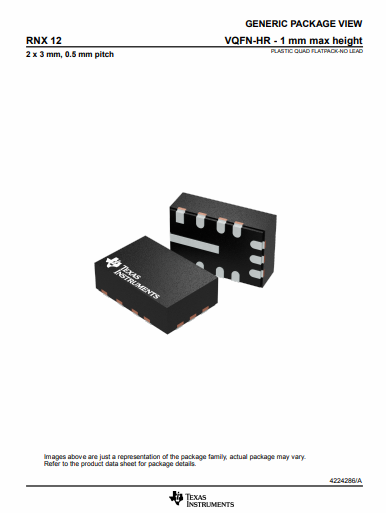

產品封裝：VQFN12
產品功能：降壓轉換器（集成開關）
LMR33620AQRNXRQ1的特性
●符合面向汽車應用的 AEC-Q100 標準：
溫度等級 1：–40°C 至 +125°C，TA
●提供功能安全
可幫助進行功能安全系統設計的文檔
專用于條件嚴苛的汽車應用
輸入電壓范圍：3.8V 至 36V
輸出電壓范圍：1V 至 24V
●輸出電流：2A
75mΩ/50mΩ RDS-ON 功率 MOSFET
峰值電流模式控制
最短導通時間很短，只有 68ns
頻率：400kHz、1.4MHz、2.1MHz
●集成補償網絡
低 EMI 和開關噪聲
{13}Hotrod{14} 封裝
并行輸入電流路徑
●可在所有負載下進行高效電源轉換
峰值效率 > 95%
5µA 的低關斷靜態電流
25µA 的低工作靜態電流
●使用 LMR33620-Q1 并借助 WEBENCH Power Designer 創建定制設計方案
LMR33620AQRNXRQ1的說明
LMR33620-Q1 穩壓器符合汽車標準，是一款簡單易用的同步降壓直流/直流轉換器，可提供出色的效率，適用于條件嚴苛的應用。LMR33620-Q1 能夠使用高達 36V 的輸入電壓驅動高達 2A 的負載電流。LMR33620-Q1 以超小的解決方案尺寸提供出色的輕負載效率和輸出精度。電源正常狀態標志和精密使能端等特性有助于實現靈活而又易用的解決方案，適用于廣泛的應用。LMR33620-Q1 在輕負載條件下自動折返頻率以提高效率。此器件通過集成技術省去了大部分外部組件，并提供專為實現簡單 PCB 布局而設計的引腳排列方式。保護特性包括熱關斷、輸入欠壓鎖定、逐周期電流限制和斷續短路保護。LMR33620-Q1 可采用具有可濕性側面的 12 引腳 3mm × 2mm 新型 VQFN 封裝。
