產品型號：TMS320C6746EZWT4
產品品牌：TI/德州儀器
產品封裝：BGA361
產品功能：數字信號處理器 (DSP)
TMS320C6746EZWT4的特性
●375MHz 和 456MHz C674x 定點和浮點超長指令字 (VLIW) 數字信號處理器 (DSP)
●C674x 指令集 特性
C67x+ 和 C64x+ ISA 的超集
高達 3648 MIPS 和 2746 MFLOPS
可按字節尋址（8 位、16 位、32 位和 64 位數據）
8 位溢出保護
位域提取、設定、清空
正常化、飽和、位計數
緊湊 16 位指令
●C674x 二級緩存架構
32KB 的 L1P 程序 RAM/緩存
32KB 的 L1D 數據 RAM/緩存
256KB 的 L2 統一映射 RAM/緩存
靈活 RAM/緩存分區（L1 和 L2）
●增強型直接存儲器訪問控制器 3 (EDMA3)：
2 個通道控制器
3 個傳輸控制器
64 個獨立 DMA 通道
16 個快速 DMA 通道
可編程傳輸突發尺寸
●TMS320C674x 浮點 VLIW DSP 內核
具備非對齊支持的 Load-Store 架構
64 個通用寄存器（32 位）
6 個 ALU（32 位和 40 位）功能單元
●支持 32 位整型，SP（IEEE 單精度/32 位）和 DP（IEEE 雙精度/64 位）浮點數
●每個時鐘支持多達 4 次 SP 加法，每 2 個時鐘支持多達 4 次 DP 加法
●每個周期支持多達 2 次浮點數（SP 或 DP）倒數逼近 (RCPxP) 和平方根倒數逼近 (RSQRxP) 運算
2 個乘法功能單元：
●混合精度 IEEE 浮點乘法支持高達：
●每時鐘 2 次 SP × SP → SP 運算
●每 2 個時鐘 2 次 SP × SP → DP 運算
●每 3 個時鐘 2 次 SP × DP → DP 運算
●每 4 個時鐘 2 次 DP × DP → DP 運算
●定點乘法每個時鐘周期支持 2 次 32 × 32 位乘法、4 次 16 × 16 位乘法或 8 次 8 × 8 位乘法，而且還支持復雜的乘法
指令壓縮減少代碼尺寸
所有指令所需條件
取模循環運算的硬件支持
受保護模式運行
對于錯誤檢測和程序重定向的額外支持
●軟件支持
TI DSPBIOS™
芯片支持庫和 DSP 庫
●1.8V 或 3.3V LVCMOS I/O（USB 和 DDR2 接口除外）
●2 個外部存儲器接口：
EMIFA
●NOR（8 位寬或 16 位寬數據）
●NAND（8 位寬或 16 位寬數據）
●具有 128MB 地址空間的 16 位 SDRAM
DDR2/移動 DDR 存儲器控制器，有以下兩種選項：
●具有 256MB 地址空間的 16 位 DDR2 SDRAM
●具有 256MB 地址空間的 16 位 mDDR SDRAM
●3 個可配置的 16550 型 UART 模塊：
含調制解調器控制信號
16 字節 FIFO
16x 或 13x 過采樣選項
●2 個串行外設接口 (SPI)，每個接口都有多個芯片選擇
●2 個多媒體卡 (MMC)/安全數字 (SD) 卡接口，具有安全數據 I/O (SDIO) 接口
●2 個主/從內部集成電路
(I2C Bus™)
●1 個主機端口接口 (HPI)，通過 16 位寬的多路復用地址和數據總線實現高帶寬
●可編程實時單元子系統 (PRUSS)
2 個獨立的可編程實時單元 (PRU) 內核
●32 位 Load-Store 精簡指令集計算機 (RISC) 架構
●每個內核 4KB 的指令 RAM
●每個內核 512 字節的數據 RAM
●可通過軟件禁用 PRUSS 以實現節能
●除了 PRU 內核的正常 R31 輸出，還會從子系統中導出每個 PRU 的寄存器 30。
標準的電源管理機制
●時鐘選通
●在一個單一 PSC 時鐘選通域下的完整子系統
●專用中斷控制器
●專用開關中心源
●具有集成型 PHY 的 USB 2.0 OTG 端口 (USB0)
USB 2.0 高速和全速客戶端
USB 2.0 高速、全速和低速主機
端點 0（控制）
端點 1、2、3 和 4（控制、批量、中斷或 ISOC）RX 和 TX
●1 個多通道音頻串行端口 (McASP)：
2 個時鐘域和 16 個串行數據引腳
支持時分復用 (TDM)，I2S，和相似格式
支持動態互聯網技術 (DIT)
用于發送和接收的 FIFO 緩沖器
●2 個多通道緩沖串行端口 (McBSP)：
支持 TDM，I2S，和相似格式
AC97 音頻編解碼器接口
電信接口（ST 總線，H100）
128 通道時分復用 (TDM)
用于發送和接收的 FIFO 緩沖器
●10/100Mbps 以太網 MAC (EMAC)：
符合 IEEE 802.3 標準
MII 介質獨立接口
RMII 簡化的介質獨立接口
管理數據 I/O (MDIO) 模塊
●視頻端口接口 (VPIF)：
2 個 8 位 SD (BT.656)、單個 16 位或單個原始（8 位、10 位和 12 位）視頻捕捉通道
2 個 8 位 SD (BT.656)、單個 16 位視頻顯示通道
●通用并行端口 (uPP)：
到現場可編門陣列 (FPGA) 和數據轉換器的高速并行接口
兩個通道的數據寬度為 8 位至 16 位（包括 8 位和 16 位）
單倍數據速率或雙倍數據速率傳輸
支持具有 START、ENABLE 和 WAIT（開始、使能和等待）控制的多個接口
具有 32kHz 振蕩器和獨立電源軌的實時時鐘 (RTC)
●3 個 64 位通用定時器（每一個可配置為 2 個 32 位定時器）
●1 個 64 位通用定時器或看門狗定時器（可配置為 2 個 32 位定時器）
●2 個增強的高分辨率脈寬調制器 (eHRPWM)：
具有周期和頻率控制的專用 16 位時基計數器
6 個單邊沿輸出、6 個雙邊沿對稱輸出或 3 個雙邊沿非對稱輸出
死區生成
高頻載波實現的脈寬調制 (PWM) 斬波
觸發區輸入
●3 個 32 位增強型捕捉 (eCAP) 模塊：
可配置為 3 個捕捉輸入或 3 個輔助脈寬調制器 (APWM) 輸出
多達 4 個事件時間戳的單脈沖捕捉

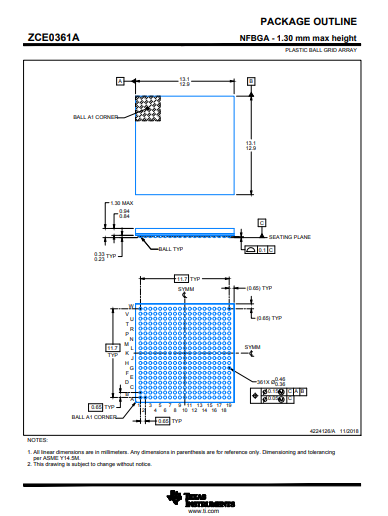

●封裝：
361 焊球無鉛塑封球柵陣列 (PBGA) [ZCE 后綴]、0.65mm 焊球間距
361 焊球無鉛 PBGA [ZWT 后綴]、
0.80mm 焊球間距
●商業級、擴展級或工業級溫度
TMS320C6746EZWT4 的說明
TMS320C6746 定點和浮點 DSP 是一款低功耗 應用 處理器，該處理器基于 C674x DSP 內核。該DSP 與其他 TMS320C6000™ 平臺 DSP 相比，功耗要小很多。
憑借這款器件，原始設備制造商 (OEM) 和原始設計制造商 (ODM) 能夠充分利用全集成混合處理器解決方案的靈活性，迅速將兼具穩健操作系統、豐富用戶接口和高處理器性能的器件推向市場。
該器件的 DSP 內核采用基于 2 級緩存的架構。第 1 級程序緩存 (L1P) 是一個
32KB 的直接映射緩存，第 1 級數據緩存 (L1D) 是一個 32KB 的 2 路組相連緩存。第 2 級程序緩存 (L2P) 包含 256KB 的存儲空間，由程序空間和數據空間共享。L2 存儲器可配置為映射存儲器、緩存或二者的組合。系統內的其他主機可以訪問 DSP L2。
外設集包括：1 個具有管理數據輸入/輸出模塊 (MDIO) 的 10Mbps/100Mbps 以太網介質訪問控制器 (EMAC)；1 個 USB2.0 OTG 接口；2 個 I2C 總線接口；1 個具有 16 個串行器和 FIFO 緩沖器的多通道音頻串行端口 (McASP)；2 個具有 FIFO 緩沖器的多通道緩沖串行端口 (McBSP)；2 個支持多片選的串行外設接口 (SPI)；4 個可配置的 64 位通用定時器（其中一個可配置為看門狗）；1 個可配置的 16 位主機端口接口 (HPI)；多達 9 組通用輸入/輸出 (GPIO) 引腳（每組包含 16 個引腳，每個引腳均支持可編程的中斷和事件生成模式，并且支持與其他外設復用）；3 個 UART 接口（均支持 RTS 和 CTS）；2 個增強型高分辨率脈寬調制器 (eHRPWM) 外設；3 個 32 位增強型捕捉 (eCAP) 模塊外設（可配置為 3 個捕捉輸入或 3 個 APWM 輸出）；2 個外部存儲器接口（一個是用于慢速存儲器或外設的異步 SDRAM 外部存儲器接口 (EMIFA)，另一個是高速 DDR2/移動 DDR 控制器）。
EMAC 為器件和網絡之間提供了一個高效接口。無論是在半雙工模式還是全雙工模式下，EMAC 都支持 10Base-T 和 100Base-TX 或者 10Mbps 和 100Mbps。此外，該器件還提供了一個針對 PHY 配置的 MDIO 接口。EMAC 支持 MII 和 RMII 接口。
通用并行端口 (uPP) 提供了一個連接至多種類型的數據轉換器、FPGA 或其他并行器件的高速接口。uPP 的兩個通道均支持可編程的數據寬度，可編程范圍為 8 位至 16 位。另外，還支持單倍數據速率或雙倍數據速率傳輸以及 START、ENABLE 和 WAIT 信號，用以控制各類數據轉換器。
視頻端口接口 (VPIF) 提供了靈活的視頻 I/O 端口。
豐富的外設集提供了控制外設以及與外部處理器進行通信的功能。如需了解每個外設的詳細信息，請參見本文檔中的有關章節以及相關外設參考指南。
該器件配有一套完整的 DSP 開發工具。這套工具包括 C 語言編譯器，用于簡化編程和調度過程的 DSP 匯編優化器以及用于查看源代碼執行的 Windows®調試器接口。
