產品型號：LM76003QRNPRQ1
產品品牌：TI/德州儀器

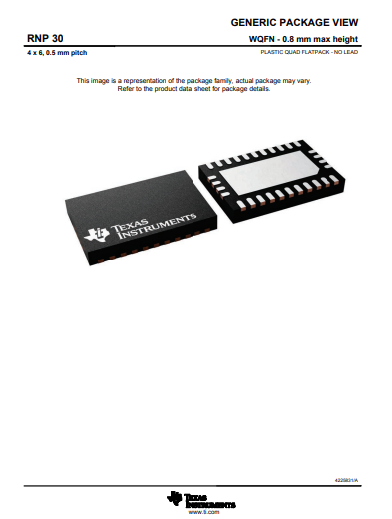

產品封裝：WQFN30
產品功能：降壓轉換器（集成開關）
LM76003QRNPRQ1的特性
●具有符合面向汽車應用的 AEC-Q100 標準
器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
器件 HBM ESD 分類等級 2
器件 CDM ESD 分類等級 C5
●集成同步整流
●輸入電壓 3.5V 至 60V（最大值 65V）
●輸出電壓 1V 至 95% VIN
●穩壓靜態電流 15µA
●寬電壓轉換范圍
tON-MIN = 65ns（典型值）
tOFF-MIN = 95ns（典型值）
●系統級 特性
與外部時鐘保持同步
電源正常狀態標志
可調軟啟動（默認為 6.3ms）
●引腳可選式 FPWM 運行
●可調頻率范圍：300kHz 至 2.2MHz
●在輕負載架構下實現高效率 (PFM)
●保護 功能
逐周期電流限制
具有斷續模式的短路保護
過熱關斷保護
●使用 LM76002-Q1η/LM76003-Q1 并借助 WEBENCH® 電源設計器創建定制設計方案
LM76003QRNPRQ1 的說明
LM76002-Q1/LM76003-Q1 穩壓器是一款易于使用的同步降壓直流/直流轉換器，能驅動高達 2.5A (LM76002-Q1) 或 3.5A (LM76003-Q1) 的負載電流，輸入電壓最高可達 60V。LM76002-Q1/LM76003-Q1 解決方案尺寸極小，但能提供優異的效率和輸出精度。采用峰值電流模式控制?？烧{(diào) 特性 （例如可調開關頻率、同步、FPWM 選項、電源正常狀態標志、精密使能端、可調式軟啟動和跟蹤）可為各種應用提供靈活且簡單易用的 解決方案。輕負載時的自動頻率折返和可選的外部偏置電源可以提高效率。該器件需要極少的外部組件，其引腳專為簡化 PCB 布局而設計，可提供優異的 EMI (CISPR25) 和熱性能。保護 功能 包括輸入欠壓鎖定、熱關斷、逐周期電流限制和短路保護。LM76002-Q1/LM76003-Q1 器件采用 WQFN 30 引腳無引線式封裝，且具有可濕性側面。
