TPS55160QPWPTQ1的特性
●符合汽車應用要求
●具有符合 AEC-Q100 標準的下列特性：
器件溫度等級 1：–40°C 至 +125°C 的工作環境溫度范圍
器件 HBM ESD 分類等級 2
器件 CDM ESD 分類等級 C4B
●提供功能安全
可幫助進行功能安全系統設計的文檔
VOUT = 5V 時的輸入電壓范圍為 2V 至 36V
5V 或 12V 固定輸出電壓 (TPS55165-Q1)
5.7V 至 9V 可調輸出電壓選項 （TPS55160-Q1 和 TPS55162-Q1）
●效率高達 85%
VOUT = 5V 且 VIN ≥ 5.3V 時的輸出電流為 1A
VOUT = 5V 且 VIN ≥ 3.8V 時的輸出 電流為 0.8A
VOUT = 5V 且 VIN ≥ 2.3V 時的輸出 電流為 0.4A
●在降壓和升壓模式之間自動轉換
●低功耗模式，可在輕負載情況下提高效率 (TPS55160-Q1/TPS55165-Q1)
●在低功耗模式下器件靜態電流小于 15µA (TPS55160-Q1/TPS55165-Q1)
●器件關斷電流小于 3µA
●2MHz 強制固定運行頻率
●可選展頻（TPS55160-Q1 和 TPS55165-Q1）
●通過具有電源鎖存功能的 IGN 喚醒
●具有可配置延遲時間的智能電源正常輸出
●過熱保護和輸出過壓保護

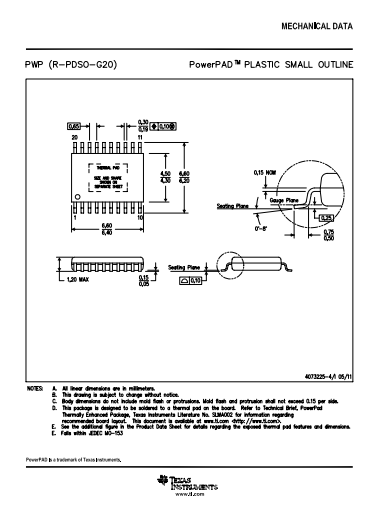

●采用易于使用的 20 引腳 HTSSOP PowerPAD™ 封裝
TPS55160QPWPTQ1的說明
TPS5516x-Q1 系列器件是一款高電壓同步降壓/升壓直流/直流轉換器。該器件通過多種不同的輸入電源（如汽車電池）提供穩定的電源輸出。降壓/升壓重疊控制可確保以最佳的效率在降壓和升壓模式之間自動轉換。TPS55165-Q1 輸出電壓可以設置為 5V 或 12V 固定電平。TPS55160-Q1 和 TPS55162-Q1 器件具有通過外部電阻分壓器設置的 5.7V 至 9V 可配置輸出電壓。
對于常規汽車電池電壓，輸出電流可高至 1A，并且能夠針對更低的輸入電壓（如用于實現常見電池啟動曲線的電壓）保持在 0.4A。該降壓/升壓轉換器基于一個使用同步整流的固定頻率、脈寬調制 (PWM) 控制電路來獲得最高效率。開關頻率設置為 2MHz（典型值），從而允許使用小型電感器（布板空間更少）。
