LM62440APPQRJRRQ1 汽車 3V 至 36V、4A、低噪聲同步降壓轉換器
產品型號：LM62440APPQRJRRQ1
產品品牌：TI/德州儀器
產品封裝：VQFN14
產品功能：降壓轉換器（集成開關）
LM62440APPQRJRRQ1的特性
●符合面向汽車應用的 AEC-Q100 標準
溫度等級 1：–40°C 至 +150°C，TJ
●提供功能安全
可幫助進行功能安全系統設計的文檔
針對超低 EMI 要求進行了優化
HotRod™ 封裝和并行輸入路徑可以盡可能減少開關節點振鈴
●展頻可降低峰值發射
可調節 SW 節點上升時間
輕負載下可通過引腳可選 FPWM 模式提供恒定頻率
●專為汽車應用而設計
支持 42V 的汽車負載突降
±1% 的總輸出穩壓精度
VOUT 可在 1V 至 95% 的 VIN 之間調節，出廠時可選 5V 和 3.3V 固定輸出電壓
●可在所有負載下進行高效電源轉換
在 13.5VIN、3.3VOUT 下具有 7µA 的無負載電流
在 1mA、13.5VIN、5VOUT 下 PFM 效率為 83%
具有用于提升效率的外部偏置選項
●適用于可擴展電源
與以下器件引腳兼容：
LM61440-Q1（36V、4A、可調節 fSW）
LM61460-Q1（36V、6A、可調節 fSW）
LMQ62440-Q1（36V、4A、內部電容）
LM62440APPQRJRRQ1的說明
LM62440-Q1 是一款汽車專用的高性能直流/直流同步降壓轉換器。該器件具有集成式高側和低側 MOSFET，能夠在 3.0V 至 36V 的寬輸入電壓范圍內提供高達 4A 的輸出電流；可耐受 42V 電壓，支持 400ms 時長的負載突降。LM62440-Q1 可對壓降進行軟恢復，因此無需對輸出進行過沖。
LM62440-Q1 專門設計用于降低 EMI。該器件具有假隨機展頻、可調節 SW 節點上升時間和低 EMI，并采用具有低開關節點振鈴和易于使用、優化型引腳排列的 VQFN-HR 封裝。開關頻率可在 200kHz 至 2.2MHz 范圍內同步，從而避開噪聲敏感頻段。另外，可以選擇頻率，從而在低工作頻率下提高效率，或在高工作頻率下縮小解決方案尺寸。
自動模式可在輕負載運行時進行頻率折返，實現僅 7µA（典型值）的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間無縫轉換，以及極低的 MOSFET 導通電阻和外部偏置輸入，均確保在整個負載范圍內實現卓越的效率。

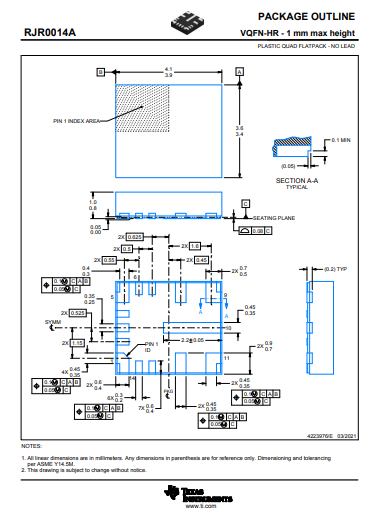

封裝圖
