TPS929120AQPWPRQ1 具有 FlexWire 接口的 12 通道汽車級 40V 高側 LED 驅動器
產品型號：TPS929120AQPWPRQ1
產品品牌：TI/德州儀器
產品封裝：HTSSOP24
產品功能：汽車 LED 驅動器
TPS929120AQPWPRQ1的特性
●符合面向汽車應用的 AEC-Q100 標準：
溫度等級 1：–40°C 至 +125°C，TA
●提供功能安全
可幫助進行功能安全系統設計的文檔
12 通道精密高側電流輸出：
電源電壓：4.5V 至 40V
由電阻器設置的高達 75mA 的通道電流
2 位全局、6 位獨立電流設置
高電流精度：電流為 5mA 至 75mA 時，精度 < ±5%
高電流精度：電流為 1mA 時，精度 < ±10%
●低壓降：電流為 50mA 時為 500mV
12 位獨立 PWM 調光
可編程 PWM 頻率高達 20kHz
線性調光與指數調光方法
●靈活導線控制接口
高達 1MHz 的時鐘頻率
一條靈活導線總線最多可連接 16 個器件
一幀的數據事務高達 8 字節
5V LDO 輸出為 CAN 收發器供電
●診斷和保護：
可編程失效防護狀態
LED 開路檢測
LED 短路檢測
單 LED 短路診斷
可編程低電源檢測
漏極開路 ERR 故障指示
適用于靈活導線接口的看門狗和 CRC
可進行引腳電壓測量的 8 位 ADC
過熱保護
TPS929120AQPWPRQ1的說明
隨著汽車照明領域?qū)赢嫷男枨蟛粩嘣鲩L，必須對 LED 進行單獨控制。因此，具有數字接口的 LED 驅動器對于有效驅動像素控制的照明應用來說至關重要。在外部照明中，多種燈功能通常位于用非板載線相互連接的不同 PCB 板上。傳統的單端接口很難滿足嚴格的 EMC 要求。通過使用業界通用 CAN 物理層，TPS929120-Q1 基于 UART 的靈活導線接口可輕松實現長距離的非板載通信，而不會影響 EMC 性能。
TPS929120-Q1 是一款 12 通道 40V 高側 LED 驅動器，可控制 8 位輸出電流和 12 位 PWM 占空比。該器件具有 LED 開路、接地短路和單 LED 短路診斷功能，可滿足多種調節要求。在失去 MCU 連接時，可配置的看門狗還可以自動設置失效防護狀態。借助可編程的 EEPROM，可以針對不同應用場景靈活設置 TPS929120-Q1。

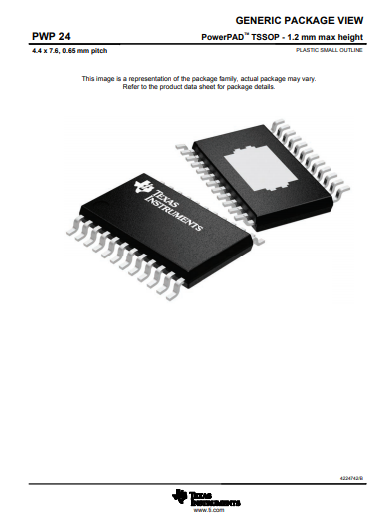

封裝圖
