產品型號：LM5160QPWPQ1
產品品牌：TI/德州儀器

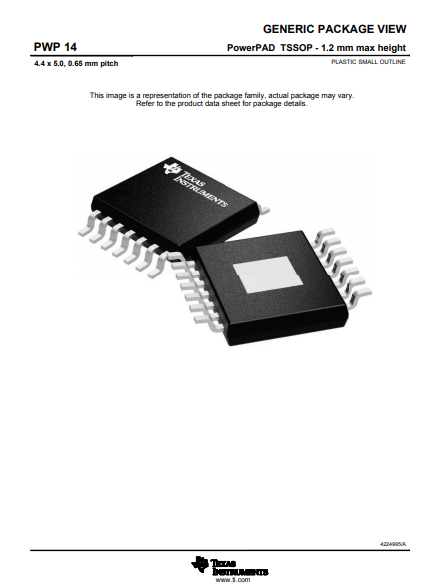

產品封裝：HTSSOP14
產品功能：隔離式 DC/DC 轉換器
LM5160QPWPQ1的特性
●符合適用于汽車應用的 AEC-Q100 標準
溫度等級 1：–40°C ≤ TA ≤ 125°C
HBM ESD 分類等級 2
CDM ESD 分類等級 C5
●4.5V 至 65V 寬輸入電壓范圍
集成高側和低側開關
無需外部肖特基二極管
●2A 最大負載電流
●符合 CISPR 25 EMI 標準
●自適應恒定導通時間控制
無外部環路補償
快速瞬態響應
●可選強制 PWM 或 DCM 運行
FPWM 支持多輸出 Fly-Buck™
●近似恒定的開關頻率
可通過電阻器調節至最高 1MHz
●可編程軟啟動時間
●預偏置啟動
●±1% 反饋電壓基準
●固有保護 特性 可實現穩健設計
峰值電流限制保護
可調輸入欠壓閉鎖 (UVLO) 和滯后
VCC 和柵極驅動 UVLO 保護
具有遲滯的熱關斷保護
●14 引腳 HTSSOP 封裝，0.65mm 間距
●使用 LM5160-Q1 及其 WEBENCH® 電源設計器創建定制設計
LM5160QPWPQ1的說明
LM5160-Q1 是一款具有集成式高側和低側 MOSFET 的 65V 2A 同步降壓轉換器。自適應恒定導通時間控制方案無需環路補償，可在快速瞬態響應下支持高降壓比。內部反饋放大器保持著整體工作溫度范圍 ±1% 的輸出電壓調節度。導通時間與輸入時間成反比，其結果是切換頻率接近恒定。
峰谷電流限制電路可防御過載情況。欠壓鎖定 (EN/UVLO) 電路提供可獨立調節的輸入欠壓閾值和遲滯。LM5160-Q1 通過 FPWM 引腳進行編程，以在從空載到滿載過程中采用連續傳導模式 (CCM) 或在輕負載時自動切換至斷續傳導模式 (DCM)，從而實現更高的效率。強制 CCM 運行支持使用耦合電感器的多輸出隔離式 Fly-Buck 應用 。
LM5160-Q1 符合汽車 AEC-Q100 1 級標準，并且可采用引腳間距為 0.65mm 的 14 引腳 HTSSOP 封裝。
