產品型號：AM1808EZWTA3
產品品牌：TI/德州儀器
產品封裝：BGA361
產品功能：基于 ARM 的處理器
AM1808EZWTA3的特性
●375和456 MHz ARM926EJ-S RISC微處理器
●ARM926EJ-S內核
32位和16位（Thumb）指令
單周期MAC
ARM Jazelle技術
用于實時調試的嵌入式ICE-RT
●ARM9內存結構
16KB的指令緩存
16KB的數據緩存
8KB RAM（矢量表）
64KB的ROM
●兩個外部存儲器接口：
LCD控制器
兩個串行外圍接口（SPI），每個都有多個芯片選擇
具有安全數據I/O（SDIO）接口的兩個多媒體卡（MMC）/安全數字（SD）卡接口
兩個主從集成電路
（I2C總線）
一個主機端口接口（HPI），具有16位寬多路復用地址和數據總線，用于高帶寬
可編程實時單元子系統（PRUSS）
兩個獨立的可編程實時單元（PRU）內核
單個PSC時鐘門控域下的整個子系統
專用中斷控制器
用于發送和接收的FIFO緩沖器
●兩個多通道緩沖串行端口（McBSP）：
發送和接收時鐘
支持TDM、I2S和類似格式
AC97音頻編解碼器接口
電信接口（ST總線，H100）
128信道TDM
用于發送和接收的FIFO緩沖器
●視頻端口接口（VPIF）：
兩個8位SD（BT.656）、單個16位或單個原始（8位、10位和12位）視頻捕獲通道
兩個8位SD（BT.656），單個16位視頻顯示通道
●通用并行端口（uPP）：
FPGA和數據轉換器的高速并行接口
兩個通道上的數據寬度均為8至16位非獨占
單數據速率或雙數據速率傳輸
支持具有啟動、啟用和等待控制的多個接口
●三個64位通用定時器（每個可配置為兩個32位定時器）
一個64位通用或看門狗定時器（可配置為兩個32位通用定時器）
兩個增強型高分辨率脈寬調制器（eHRPWM）：
具有周期和頻率控制的專用16位時基計數器
●三個32位增強捕獲（eCAP）模塊：
可配置為3個捕獲輸入或3個輔助脈寬調制器（APWM）輸出
單次拍攝最多四個事件時間戳

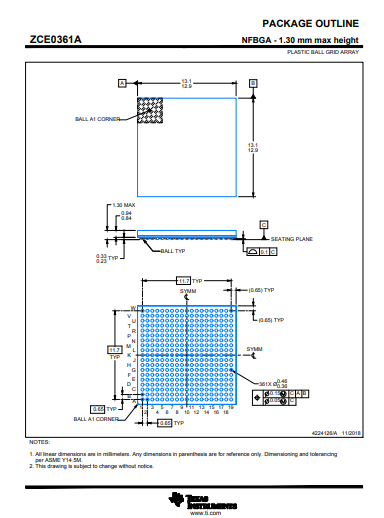

361球無鉛塑料球柵陣列（PBGA）[ZCE后綴]，0.65mm球距
361球無鉛PBGA[ZWT后綴]，0.80-mm球節距
商用或擴展溫度
AM1808EZWTA3的說明
AM1808 ARM微處理器是基于ARM926EJ-S的低功耗應用處理器。
該設備使原始設備制造商（OEM）和原始設計制造商（ODM）能夠通過完全集成的混合處理器解決方案的最大靈活性，快速將具有強大操作系統支持、豐富用戶界面和高處理性能壽命的設備推向市場。
ARM926EJ-S是一個32位RISC處理器內核，它執行32位或16位指令，并處理32位、16位或8位數據。內核使用流水線，使得處理器和內存系統的所有部分都可以連續運行。
ARM內核有一個協處理器15（CP15）、保護模塊、數據和程序內存管理單元（MMU）以及表后備緩沖區。ARM核心處理器具有單獨的16-KB指令和16-KB數據緩存。兩者都是與虛擬索引虛擬標記（VIVT）的四向關聯。ARM內核還具有8KB的RAM（矢量表）和64KB的ROM。
