產品型號：PGA460TPWRQ1
產品品牌：TI/德州儀器

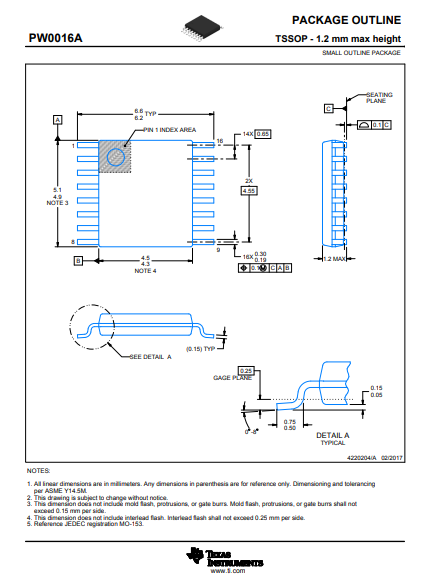

產品封裝：TSSOP16
產品功能：超聲波傳感器 AFE
PGA460TPWRQ1的特性
●適用于超聲波傳感的完全集成式解決方案
●符合 AEC-Q100 標準，其中包括以下內容：
器件溫度 2 級：-40℃ 至 +105℃ 的環境運行溫度范圍
器件 HBM ESD 分類等級 2
器件 CDM ESD 分類等級 C4B
●帶可配置電流限制的互補低側驅動器，支持適用于變送器勵磁的基于變壓器的拓?fù)浜椭苯域?qū)動拓?fù)?/span>
●適用于突發/偵聽的單一變送器，或一個變送器對，一個適用于突發，另一個適用于偵聽操作
●可編程 6 點時變?cè)鲆妫?2 到 90 dB）低噪聲接收器，帶用于回波包絡檢測的 DSP（BPF，解調）
●12 點時變閾值的兩個預設，適用于物體檢測
●用于測量多回聲距離和時長的計時器
●集成溫度傳感器
●適用于最遠距離達 11 米的物體檢測的記錄時間
●用于回聲錄制的 128 字節 RAM
●用于存儲快速初始化配置的 42 字節用戶 EEPROM
●1 線高電壓時間指令接口或 USART 異步接口
●CMOS 電平 USART 接口
●傳感器診斷（衰減頻率和時間，勵磁電壓）、電源和收發器診斷。
PGA460TPWRQ1的說明
該P(yáng)GA460-Q1設備是高度集成的片上系統超聲波變送器驅動器和信號調節器，配備先進的 DSP 內核。該設備具有一個互補低側驅動器對，可以在基于變壓器的拓?fù)渲惺褂蒙龎鹤儔浩黩?qū)動變送器，或在直接驅動拓?fù)渲惺褂猛獠扛邆?cè) FET 驅動變送器。該設備可以接收和調節反射的回波信號，以實現物體的可靠檢測。此功能是使用包含一個低噪聲放大器以及一個饋送到 ADC 的可編程時變?cè)鲆婕?jí)模擬前端 (AFE) 實現的。使用時變閾值在 DSP 內核中處理數字化信號，以實現近場和遠場物體檢測。
與外部控制器的主要通信將通過 IO 引腳上的時間指令接口 (TCI) 或 1 線 USART 異步接口，或者 RXD 和 TXD 引腳上的 CMOS 電平 USART 接口實現。PGA460-Q1 可進入超低靜態電流低功耗模式以減少閑置時的功耗，并且可在通信接口上使用指令將其喚醒。
PGA460-Q1 還包括片上系統診斷（可監控突發期間的變送器電壓、變送器的頻率和衰減時間，以提供有關勵磁完整性的信息）和適用于過壓、欠壓、過流和短路情形的電源側和收發器側診斷。
