TPS2042ADR 低電平有效的雙通道、0.5A 負載、1A ILIMIT、2.7-5.5V、80mΩ USB 電源開關
產品型號：TPS2042ADR
產品品牌：TI/德州儀器
產品封裝：SOIC8
產品功能：USB 電源開關和充電端口控制器
TPS2042ADR的特性
●80米高端MOSFET開關
●每通道500 mA連續電流
●帶過電流邏輯輸出的獨立熱保護和短路保護
●工作范圍…2.7 V至5.5 V
●CMOS和TTL兼容啟用輸入
●2.5ms典型上升時間
●欠壓鎖定
●單路和雙路的最大待機電源電流為10 uA（三路和四路為20 uA）
●雙向開關
●環境溫度范圍，0°C至85°C
●ESD保護
●UL認證-文件編號E169910
TPS2042ADR的說明
TPS2041A至TPS2044A和TPS2051A至TPS254A配電開關適用于可能遇到重電容負載和短路的應用。這些器件包含80米N溝道MOSFET高壓側功率開關，用于在單個封裝中需要多個功率開關的配電系統。每個開關由獨立的邏輯使能輸入控制。柵極驅動由內部電荷泵提供，該電荷泵設計用于控制電源開關的上升時間和下降時間，以最小化開關期間的電流浪涌。充油泵不需要外部部件，允許從低至2.7V的電源進行操作。
當輸出負載超過電流限制閾值或出現短路時，這些設備通過切換到恒流模式，將過電流（OCx\）邏輯輸出拉低，將輸出電流限制在安全水平。當持續的嚴重過載和短路增加了開關的功耗，導致結溫升高時，熱保護電路會關閉開關以防止損壞。一旦設備充分冷卻，熱關機后的恢復將自動進行。內部電路確保開關保持關閉，直到出現有效的輸入電壓。這些配電開關的電流限制為0.9 A。

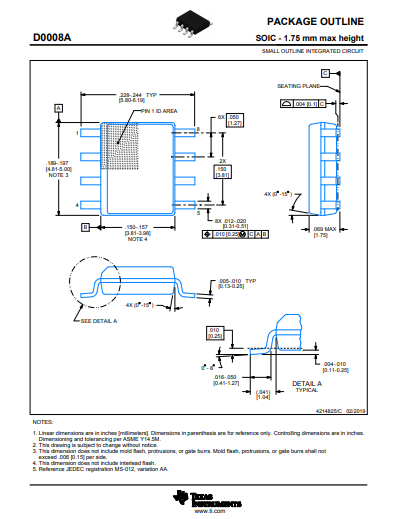

封裝圖
