CD4053BE 具有邏輯電平轉換功能的 20V、2:1 (SPDT)、3 通道模擬多路復用器
產品型號：CD4053BE
產品品牌：TI/德州儀器
產品封裝：DIP16
產品功能：模擬開關和多路復用器
CD4053BE的特性
●廣泛的數字和模擬信號電平
●數字：3 V 至 20 V
●模擬：≤ 20 V P-P
●低導通電阻，125 Ω（典型值）超過 15 V P-P信號輸入范圍 V DD – V EE = 18 V
●高關斷電阻，通道泄漏為
●±100 pA（典型值），V DD – V EE = 18 V
●3 V 至 20 V（V DD – V SS = 3 V 至 20 V）數字尋址信號的邏輯電平轉換，可將模擬信號切換至 20 V P-P（V DD – V EE = 20 V）匹配開關●特性，r ON = 5 Ω（典型值）對于 V DD – V EE = 15 V 在所有數字控制輸入和電源條件下非常低的靜態功耗，在
●V DD – V SS = V DD – V EE = 10時為 0.2 µW（典型值） V
●片上二進制地址解碼
●5 V、10 V 和 15 V 參數額定值
●100% 測試 20 V 靜態電流
●在整個封裝溫度范圍內，18 V 時的最大輸入電流為 1 µA，18 V 和 25°C 時為 100 nA
●先開后合開關消除了通道重疊
CD4053BE的說明
CD405xB 模擬多路復用器和多路分解器是數控模擬開關，具有低導通阻抗和極低的關斷漏電流。這些多路復用器電路在整個 V DD – V SS和 V DD – V EE電源電壓范圍內消耗極低的靜態功率，與控制信號的邏輯狀態無關。

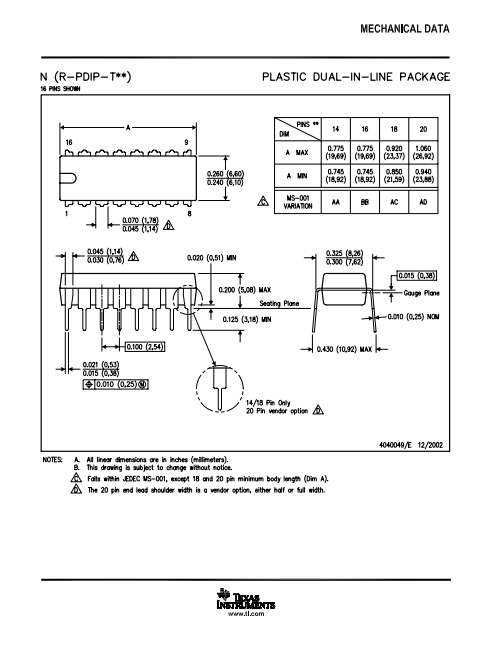

封裝圖
