74HC138N 3 線至 8 線解碼器/解復用器
-
解碼器/解復用器
-

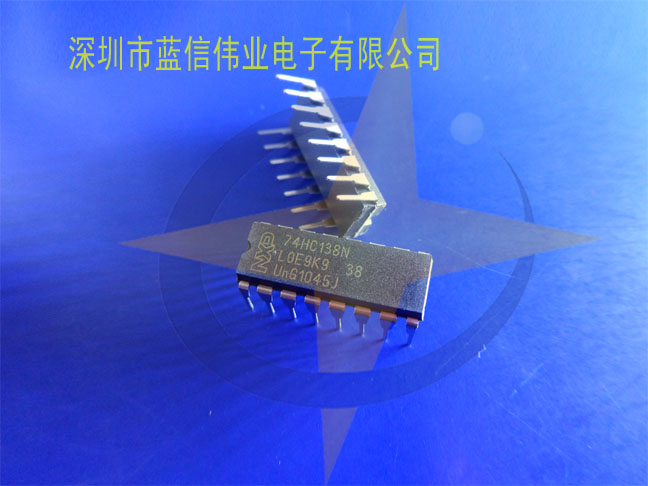

■產品名稱：74HC138N
■功能名稱：3 線至 8 線解碼器/解復用器
■概要:
SNx4HC138 器件設計用于需要極短傳播延遲時間的高性能存儲器解碼或數據路由應用。在高性能存儲系統中，可使用此類解碼器來盡可能地消除系統解碼的影響。與使用高速使能電路的高速存儲器一起使用時，這些解碼器的延遲時間和存儲器的使能時間通常小于存儲器的典型存取時間。這意味著解碼器引起的有效系統延遲可以忽略不計。
■特征：
-
●專門針對高速存儲器解碼器和數據傳輸系統
-
●寬工作電壓范圍（2V 至 6V）
-
●輸出可驅動多達 10 個低功耗肖特基晶體管邏輯電路 (LSTTL) 負載
-
●低功耗，ICC 最大值為 80µA
-
●tpd典型值 = 15ns
-
●±4mA 輸出驅動 （在 5V 時）
-
●低輸入電流，最大值為 1µA
-
●低電平有效輸出（所選輸出為低電平）
-
●納入三個使能輸入以簡化級聯或數據接收
-
