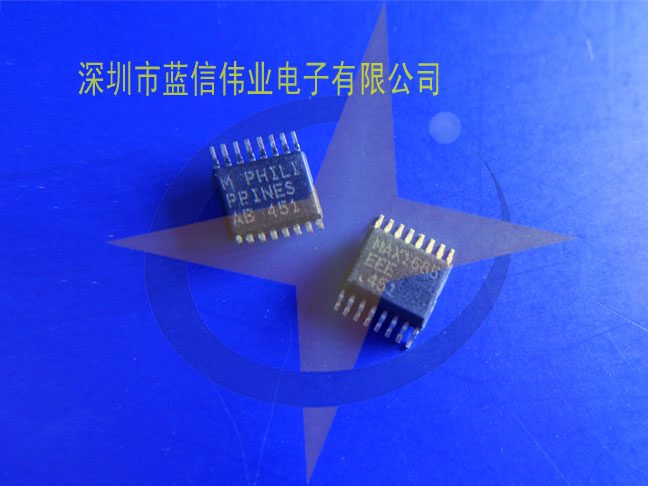

■產品名稱：MAX1685EEE

■功能名稱：低噪聲、14V輸入、1A、PWM降壓型轉換器

■概要:

MAX1684/MAX1685是高效、內部開關、脈寬調制(PWM)降壓型開關穩壓器，旨在為手機、通信PDA和手持終端供電。這些器件通過兩節鋰離子 (Li+) 電池提供有保證的 1A 輸出電流。它們 2.7V 至 14V 的寬輸入電壓范圍提供了設計靈活性，并允許電池從壁式立方體充電，因?yàn)檫@些 IC 在移除電池時出現的更高電壓下工作。輸出電壓預設為 3.3V 或可從外部調整為 1.25V 至 V IN。

低導通電阻電源開關和內置同步整流器提供高達 96% 的高效率。有四種操作模式：固定頻率、正常、低功耗和關機。固定頻率 PWM 工作模式提供出色的噪聲特性。正常模式在所有負載下都保持高效率。低功耗模式用于在待機或不需要滿載時節省電量。關斷模式用于關閉設備以最小化電流消耗。

MAX1684 以 300kHz 運行，適用于需要最高效率的應用。MAX1685 工作在 600kHz，允許使用更小的外部元件。這些設備也可以與外部時鐘同步。其他特性包括用于低壓差應用的 100% 占空比、輔助 3V/5mA 輸出和 1% 準確度基準。

這兩款器件均采用節省空間的 16-QSOP 封裝。

■特征：
