  • 產品名稱：

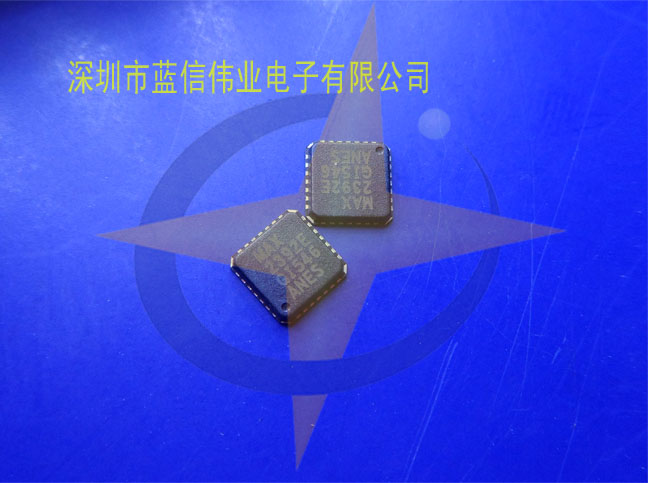

    MAX2392EGI 集成的直接轉換接收器
  • 功能名稱：
    集成的直接轉換接收器
  • 概要：

    ■產品名稱：MAX2392EGI

    ■功能名稱：集成的直接轉換接收器

    ■概要:



    MAX2390-MAX2393/MAX2396/MAX2400 (統稱為MAX2390系列)是完全集成的直接轉換接收器芯片，適用于W-CDMA與TDSCDMA應用。

    MAX2390系列接收器IC具有超過90dB的動態增益控制范圍，以及以LNA輸入為參考2.7dB的典型噪聲系數。每個接收器均包含帶有片內輸出匹配和兩級增益控制的超低電流、低噪聲放大器(LNA)。零IF解調器具有差分電路拓撲結構，可使接收器輸入端的LO泄漏最小。通道選擇在集成片內低通濾波器的接收器基帶部分完成。AGC選擇具有超過50dB的增益控制范圍。LO正交發生器通過二分頻預定標器在片內完成。I/Q基帶通道的DC偏移消除使用片內DC伺服環路完成。為在最短的時間內快速校正大的DC偏移瞬變，通過優化DC偏移消除電路的時間常數實現快速的建立時間。

    MAX2390系列使用3線串行總線配置不同的接收器模式。同時包括一個/SHDN引腳，以實現器件完全關斷。接收器采用先進的高頻SiGe BiCMOS工藝制造。IC工作于+2.7V至+3.3V單電源，提供小型28引腳、無引線的QFN-EP封裝(5mm x 5mm)。


    ■特征：



    •  ●完全單片直接轉換接收器
      • ●無需外部IF SAW + IF AGC + I/Q解調器
      • ●符合所有的3GPP接收器標準規范，Eb/No具有至少3dB容限
      • ●工作于+2.7V至+3.3V單電源
      • ●超過90dB的RF+基帶增益控制范圍
      • ●通道選擇性超過40dB
      • ●接收器電流消耗約為 ≈ 32mA
      • ●片內集成DC偏移消除電路
      • ●兼容各種CMOS邏輯電平
      • ●IMT2000手機
      • ●TD-SCDMA手機
      • ●UMTS手機
      • ●WCDMA頻段II (PCS)手機
      • ●WCDMA TDD手機
  • 特征：

    • 集成的直接轉換接收器
  • 技術資料下載：
