  • 產品名稱：

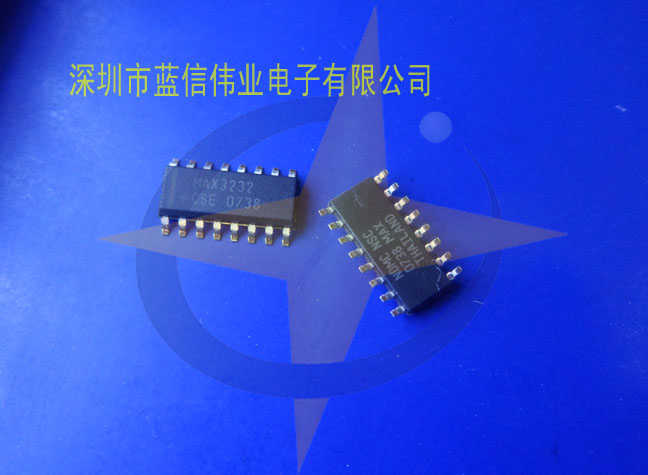

    MAX3232CSE 3.0V至5.5V、低功耗、1Mbps、真RS-232收發器，使用四只0.1μF外部電容
  • 功能名稱：
    3.0V至5.5V、
  • 概要：

    ■產品名稱：MAX3232CSE

    ■功能名稱：3.0V至5.5V、低功耗、1Mbps、真RS-232收發器，使用四只0.1µF外部電容

    ■概要:

    MAX3222/MAX3232/MAX3237/MAX3241收發器具有專有的低壓差發送器輸出級，利用雙電荷泵在3.0V至5.5V電源電壓下可實現真正的RS-232性能。器件僅需四個0.1µF外部電荷泵小電容。MAX3222、MAX3232和MAX3241確保在120kbps數據率下維持RS-232輸出電平。MAX3237在常規工作模式下可確保250kbps數據率，在MegaBaud™工作模式下保證1Mbps數據率。

    MAX3222/MAX3232有2路接收器和2路驅動器。MAX3222和MAX3232的引腳、封裝及功能分別與MAX242和MAX232兼容。

    MAX3241有5路接收器和3路驅動器，MAX3237有3路接收器和5路驅動器。接收器R1 (MAX3237/MAX3241)和R2 (MAX3241)除標準輸出外還提供附加輸出。這些附加輸出始終保持有效，可以對外部設備進行監測，電路中無需正向偏置保護二極管(可以完全取消VCC)。

    MAX3222、MAX3232和MAX3241采用節省空間的TSSOP和SSOP封裝，工作在-40°C至+85°C或0°C至70°C溫度范圍。



    ■特征：

      •  ●集成特性節省電路板空間、簡化設計

          • 電荷泵電路省去±12V雙極性電源

          • +3V至+5.5V單電源工作范圍
          • 隨時就緒附加輸出支持監測外部設備
        • ●節能特性延長電池壽命
          • 關斷模式下，接收器保持有效時1µA關斷電流(MAX3222、MAX3237、MAX3241)
        • ●電池供電設備
        • ●手持式裝置
        • ●高速調制解調器
        • ●筆記本電腦、亞筆記本電腦與掌上電腦
        • ●外設
        • ●打印機
  • 特征：

    • 3.0V至5.5V、低功耗、1Mbps、真RS-232收發器，使用四只0.1μF外部電容
