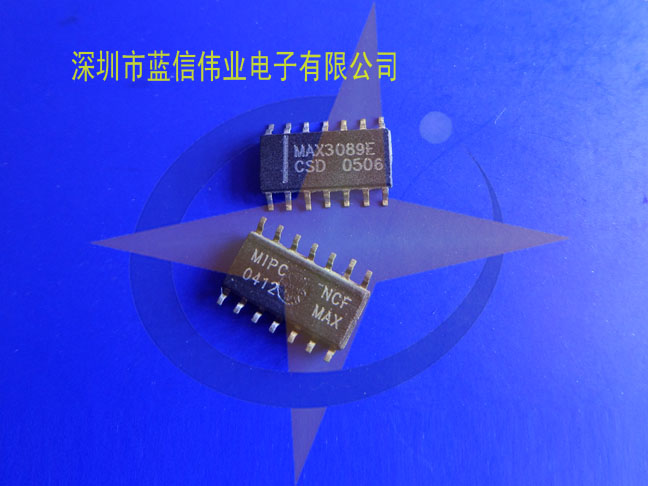

■產品名稱：MAX3089ECSD

■功能名稱：±15kV ESD保護、失效保護、高速(10Mbps)、限擺率RS-485/RS-422收發器

■概要:

MAX3080E–MAX3089E是具有±15kV靜電放電(ESD)保護的高速收發器，用于RS-485/RS-422通信，包含一個驅動器和一個接收器。這些器件具有故障安全電路，可在接收器輸入開路或短路時保證接收器輸出為邏輯高電平。這意味著如果終止總線上的所有發送器都被禁用（高阻抗），則接收器輸出將為邏輯高。MAX3080E/MAX3081E/MAX3082E具有降低擺率的驅動器，可最大限度地降低EMI并減少因電纜端接不當引起的反射，從而實現高達115kbps的無差錯數據傳輸。MAX3083E/MAX3084E/MAX3085E提供更高的驅動器輸出擺率限制，允許傳輸速度高達500kbps。MAX3086E/MAX3087E/MAX3088Es 的驅動器擺率不受限制，使傳輸速度高達 10Mbps 成為可能。MAX3089E 的壓擺率可在 115kbps、500kbps 和 10Mbps 之間選擇，通過單個三態驅動器驅動選擇器引腳。所有器件都具有增強的 ESD 保護功能。使用人體模型將所有發射器輸出和接收器輸入保護到 ±15kV。

這些收發器在空載或滿載且驅動器禁用時通常消耗 375µA 的電源電流。

所有器件都有一個 1/8 單位負載的接收器輸入阻抗，允許總線上最多有 256 個收發器。MAX3082E/MAX3085E/MAX3088E適用于半雙工通信，而MAX3080E/MAX3081E/MAX3083E/MAX3084E/MAX3086E/MAX3087E適用于全雙工通信。MAX3089E 可選擇半雙工和全雙工操作。它還通過單獨的引腳具有獨立可編程的接收器和發送器輸出相位。

■特征：
