  • 產品名稱：

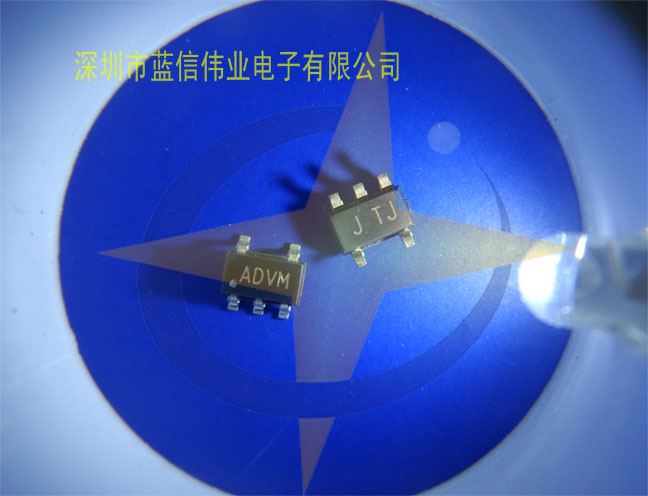

    MAX3280EAUK ±15kV ESD保護、52Mbps、3V至5.5V、SOT23封裝、RS-485/RS-422真失效保護接收器
  • 功能名稱：
    ±15kV ESD保
  • 概要：

    ■產品名稱：MAX3280EAUK

    ■功能名稱：±15kV ESD保護、52Mbps、3V至5.5V、SOT23封裝、RS-485/RS-422真失效保護接收器

    ■概要:

    MAX3280E/MAX3281E/MAX3283E/MAX3284E是專為RS-485和RS-422通信設計的單接收器。此器件在3V電源供電下仍可確保數據速率高達52Mbps。這些器件具有出色的傳輸延遲(最大15ns)及芯片間定時失配(最大8ns)，可理想用于多點時鐘分配應用中。

    MAX3280E/MAX3281E/MAX3283E/MAX3284E具有真失效保護電路，可保證在接收器輸入為開路或短路時，接收器輸出為邏輯高電平。終端總線上的傳送器被禁止(高阻態)時，接收器將輸出邏輯高電平。這些器件具有1/4單位負載接收器輸入阻抗，允許多達128個接收器接入總線。

    MAX3280E為5引腳SOT23封裝的單接收器。MAX3281E/MAX3283E為具有接收器使能(EN或/EN)功能、6引腳SOT23封裝的單接收器。MAX3284E具有邏輯電壓引腳，在數字FPGA/ASIC系統中允許兼容于低電壓邏輯電平；在MAX3284E中，邏輯高電平的電壓門限值是通過在1.65V至VCC范圍內設置VL來由用戶定義的；MAX3284E也可提供6引腳SOT23封裝。





    ■特征：



    •   ●ESD保護：

        • ±15kV人體模式

        • ±6kV-IEC 1000-4-2，接觸放電
        • ±12kV-IEC 1000-4-2，氣隙放電
      • ●有保證的52Mbps數據速率
      • ●有保證的15ns接收器傳輸延遲
      • ●有保證的2ns接收器失真
      • ●有保證的8ns滿擺幅偏移時間
      • ●用于連接到FPGA/ASIC的VL引腳
      • ●允許多達128個收發器接入總線(1/4單位負載)
      • ●微型SOT23封裝
      • ●真失效保護接收器
      • ●-7V至+12V公共模式范圍
      • ●3V至5.5V電源范圍
      • ●用于冗余操作的使能(高和低)引腳
      • ●三態輸出級(MAX3281E/MAX3283E)
      • ●輸出短路電路熱保護
      • ●汽車
      • ●基站
      • ●時鐘分配
      • ●工業控制
      • ●局域網
      • ●電信機架

  • 特征：

    • ±15kV ESD保護、52Mbps、3V至5.5V、SOT23封裝、RS-485/RS-422真失效保護接收器
  • 技術資料下載：
