MAX3483ESA 低功耗為rs - 485和rs - 485通信收發器
-
收發器
-

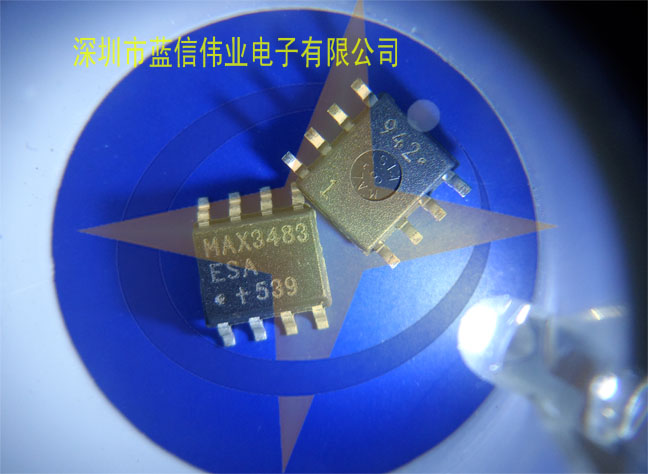

■產品名稱：MAX3483ESA
■功能名稱：低功耗為rs - 485和rs - 485通信收發器
■概要:
MAX3483、MAX3485、MAX3486、MAX3488、MAX3490和MAX3491是用于RS-485和RS-422通信的3.3V、低功耗收發器。每個部分包含一個驅動器和一個接收器。MAX3483 和 MAX3488 具有限擺率驅動器，可最大限度地降低 EMI 并減少因電纜端接不當引起的反射，從而以高達 250kbps 的數據速率實現無差錯數據傳輸。部分轉換速率受限的 MAX3486 傳輸高達 2.5Mbps。MAX3485、MAX3490 和 MAX3491 的傳輸速率高達 10Mbps。
驅動器受短路電流限制，并通過將驅動器輸出置于高阻抗狀態的熱關斷電路來防止過度功耗。接收器輸入具有故障安全功能，可在兩個輸入都開路時保證邏輯高輸出。
MAX3488、MAX3490和MAX3491具有全雙工通信，而MAX3483、MAX3485和MAX3486設計用于半雙工通信。
■特征：
-
●由一個 3.3V 單電源無電荷泵供電！
-
●可與 +5V 邏輯互操作
-
●8ns 最大偏移 (MAX3485/MAX3490/MAX3491)
-
●無差錯數據傳輸?shù)臄[率限制 (MAX3483/MAX3488)
-
●2nA低電流關斷模式(MAX3483/MAX3485/MAX3486/MAX3491)
-
●-7V 至 +12V 共模輸入電壓范圍
-
●總線上最多允許 32 個收發器
-
●提供全雙工和半雙工版本
-
●行業標準 75176 引腳排列 (MAX3483/MAX3485/MAX3486)
-
●用于驅動器過載保護的限流和熱關斷
-
●工業控制局域網
-
●集成服務數字網絡
-
●低功耗RS-485/RS-422收發器
-
●分組交換技術
-
●電信
-
●用于EMI敏感應用的收發器
-
- 低功耗為rs - 485和rs - 485通信收發器
-
-
