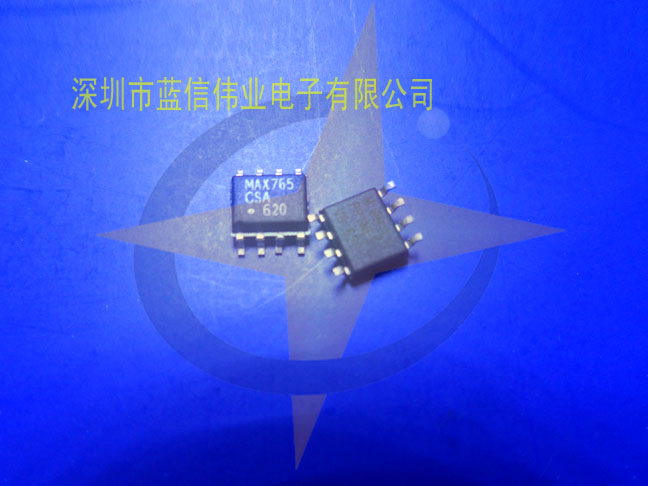

MAX764/MAX765/MAX766 反相開關穩壓器在很寬的負載電流范圍內具有高效率，可提供高達 1.5W 的功率。一種獨特的限流脈沖頻率調制 (PFM) 控制方案將傳統 PFM 轉換器的優點與脈寬調制 (PWM) 轉換器的優點相結合。與 PWM 轉換器一樣，MAX764/MAX765/MAX766 在重負載時效率很高。然而，由于它們是 PFM 器件，它們使用的電源電流不到 120µA（而 PWM 器件為 2mA 至 10mA）。

輸入電壓范圍為 3V 至 16V。輸出電壓預設為-5V（MAX764）、-12V（MAX765）或-15V（MAX766）；它還可以使用兩個外部電阻器（雙模式™）從 -1V 調節到 -16V。最大工作 V IN - V OUT差值為 20V。

這些設備使用微型外部元件；它們的高開關頻率（高達 300kHz）允許小于 5mm 直徑的表面貼裝磁性元件。標準 47µH 電感器是大多數應用的理想選擇，因此無需進行磁性設計。

內部功率 MOSFET 使 MAX764/MAX765/MAX766 非常適合最少元件數量、中低功率應用。為了提高輸出驅動能力或更高的輸出電壓，請使用 MAX774/MAX775/MAX776 或 MAX1774，它們驅動一個外部功率 P 溝道 MOSFET，負載高達 5W。

•   ●適用于各種負載電流的高效率
  • ●250mA 輸出電流
  • ●120µA 最大電源電流
  • ●5µA 最大關斷電流
  • ●3V 至 16V 輸入電壓范圍
  • ●-5V (MAX764)、-12V (MAX765)、-15V (MAX766)，或-1V至-16V可調輸出
  • ●限流 PFM 控制方案
  • ●300kHz 開關頻率
  • ●內部 P 溝道功率 MOSFET
  • ●電池供電應用
  • ●LAN適配器
  • ●LCD偏置發生器
  • ●便攜式儀表
  • ●遠端數據采集系統
