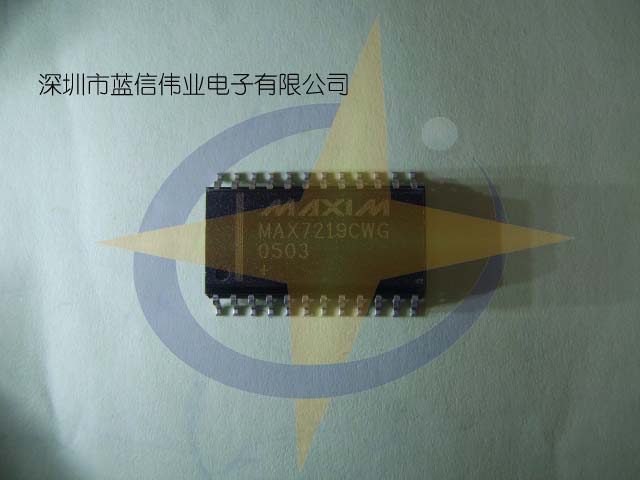

■產品名稱：MAX7219CWG

■功能名稱：輸入/輸出共陰極顯示驅動器

■概要:

MAX7219/MAX7221為緊湊的串行輸入/輸出共陰極顯示驅動器，用于連接微處理器(µP)與8位7段LED數碼管顯示器、條形圖顯示器或64個獨立的LED。器件內置BCD B碼譯碼器、多路復用掃描電路、段和位驅動器以及存儲每位數字的8x8靜態RAM。只需一個外部電阻即可設置所有LED的段電流。MAX7221兼容于SPI™、QSPI™以及MICROWIRE™接口，段驅動器帶有擺率限制，以降低EMI。

便利的4線串行接口可以連接所有通用µP?？蓪γ课粩?shù)字單獨尋址和更新，無需重新寫入整個顯示器。MAX7219/MAX7221還允許用戶為每位數字選擇B碼譯碼或非譯碼方式。

器件具有150µA低功耗關斷模式、模擬和數字亮度控制、允許用戶顯示1至8位數字的掃描限制寄存器以及強制點亮所有LED的測試模式。

■特征:

●10MHz串行接口

●獨立的LED段控制

●譯碼/非譯碼位選擇

●150µA低功耗關斷(數據保持)

●數字和模擬亮度控制

●上電時處于全滅狀態

●驅動共陰極LED顯示器

●段驅動器的擺率限制功能有助于降低EMI (MAX7221)

●SPI、QSPI、MICROWIRE串行接口(MAX7221)

●24引腳DIP和SO封裝

●條形圖顯示器

●工業控制器

●LED點陣顯示器

●面板表
