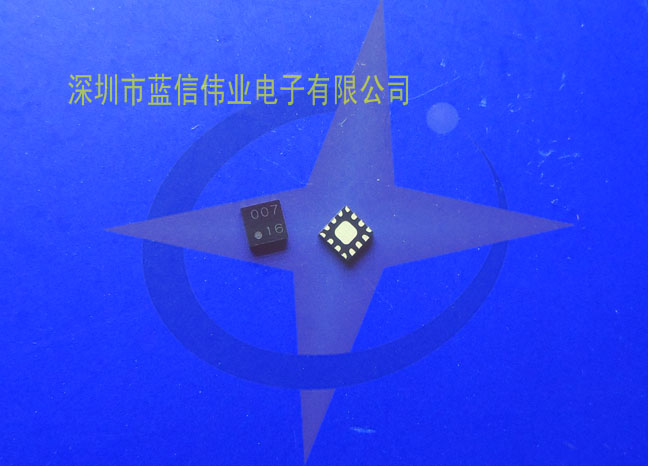

NJG1667MD7是最適于移動通信終端，并具有低插入損耗、超小薄型特征的SP5T開關。本開關IC內置了邏輯電路，可以1.3V低電壓的3bit的輸入控制信號進行控制共通RF端子和5個RF端子之間的切換。此外，為提高ESD耐圧而內置了ESD保護電路。該產品采用了小型、無鉛無鹵化物的1.6mm x 1.6mm x 0.397 mm 的EQFN14-D7 封裝。
■應用
●LTE、UMTS、CDMA及GSM的多模式用途
●接收系統、通信終端的接受部及分集天線用途
●手機、平板電腦、數據卡、調制解調器及路由器用途
■性能特征
●低電壓切換 (+1.3V min.切換)
●低工作電壓 (+2.0 ～ +4.5V)
●低插入損耗 (0.40 dB typ. @f=1.0GHz, PIN=23dBm；
0.50 dB typ. @f=2.0GHz, PIN=23dBm；
0.60 dB typ. @f=2.5GHz, PIN=23dBm)
●高ESD耐圧 (內置ESD保護電路)
●小型、薄型封裝 (EQFN14-D7 (package size: 1.6 mm x 1.6 mm x 0.397mm typ.))
