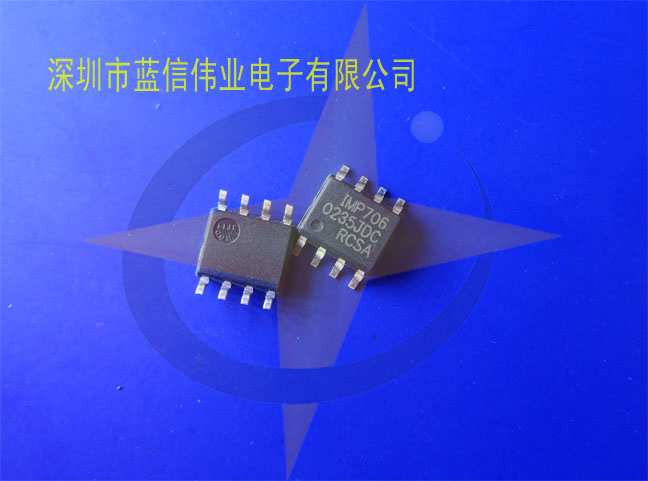

■產品名稱：MAX706RCSA

■功能名稱：監視+3V電壓、低成本、微處理器監控電路

■概要:

MAX706P/R/S/T、MAX706AP/AR/AS/AT 和 MAX708R/S/T 微處理器 (µP) 監控電路降低了監控 +3V 至 +3V 電源電平所需的復雜性和組件數量5V µP 系統。與單獨的 IC 或分立元件相比，這些器件顯著提高了系統可靠性和準確性。

MAX706P/R/S/T和MAX706AP/AR/AS/AT監控電路提供以下四種功能：

1) 在上電、斷電和掉電條件下的復位輸出。
2) 如果看門狗輸入在 1.6 秒內未切換，則獨立的看門狗輸出變?yōu)榈碗娖健?br style="box-sizing: border-box;" /> 3) 一個 1.25V 閾值檢測器，用于電源故障警告、低電量檢測或用于監控主電源以外的電源。
4) 低電平有效，手動復位輸入。

MAX706R/AR、MAX706S/AS和MAX706T/AT之間的唯一區別是復位閾值電壓電平，分別為2.63V、2.93V和3.08V。都有低電平有效的復位輸出信號。MAX706P/AP 與 MAX706R/AR 相同，只是復位輸出信號為高電平有效。當 WDI 輸入保持開路或連接到低泄漏三態輸出的高阻抗狀態時，MAX706AP/AR/AS/AT 的看門狗定時器功能被禁用。

MAX708R/S/T 提供與 MAX706R/S/T 和 MAX706AR/AS/AT 相同的功能，只是它們沒有看門狗定時器。相反，它們提供低電平有效的 RESET 和 RESET 輸出。與 MAX706 一樣，帶有 R、S 和 T 后綴的器件的復位閾值分別為 2.63V、2.93V 和 3.08V。

這些器件采用 8 引腳 SO、DIP 和 µMAX® 封裝，并在工作溫度范圍內完全指定。

■特征:

  ●µMAX 封裝，小型 8 引腳 SO

  ●精密電源電壓監視器

   2.63V (MAX706P/R、MAX706AP/AR 和 MAX708R)

• • • 2.93V (MAX706S、MAX706AS 和 MAX708S)

    • 3.08V (MAX706T、MAX706AT 和 MAX708T)
  • ●200ms 復位時間延遲
  • ●去抖 TTL/CMOS 兼容手動復位輸入
  • ●100µA 靜態電流
  • ●WDI 禁用功能 (MAX706AP/AR/AS/AT)
  • ●看門狗定時器：1.6s 超時
  • ●復位輸出信號：
    • 僅高電平有效 (MAX706P, MAX706AP)
    • 僅低電平有效 (MAX706R/S/T, MAX706AR/AS/AT)
    • 高電平有效和低電平有效 (MAX708R/S/T)
  • ●用于電源故障或低電池警告的電壓監視器
  • ●8 引腳表面貼裝封裝
  • ●保證低電平有效 RESET 斷言到 V CC = 1V
  • ●電池供電設備
  • ●計算機
  • ●精確的µP電源監控
  • ●智能儀表
  • ●便攜式儀表
