  • 產品名稱：
    MC33074D 運算放大器，單電源 3.0 V 至 44 V，四路
  • 功能名稱：
    運算放大器，單電源
  • 概要：

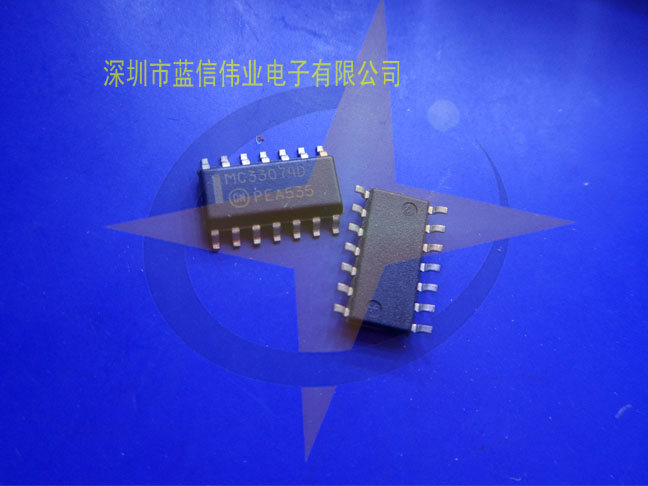

    ■產品名稱：MC33074D

    ■功能名稱：運算放大器，單電源 3.0 V 至 44 V，四路

    ■概要:

    MC33071/72/74、MC34071/72/74、NCV33072/74A 系列單片運算放大器采用了帶有創新設計概念的優質雙極制造。這些運算放大器提供了 4.5 MHz 的增益帶寬積、13 V/µs 擺率和快速穩定時間，且不使用 JFET 器件技術。盡管該系列可基于分離電源運行，但由于共模輸入電壓范圍包括接地電勢 (VEE)，更適用于單電源運行。此系列使用達林頓輸入級，具有高輸入電阻、低輸入偏移電壓和高增益。全 NPN 輸出級的特點是無死區交越失真和大的輸出電壓擺幅，提供高電容驅動能力、卓越的相位和增益裕量、低開環??高頻率輸出阻抗和對稱的源/汲交流頻率響應。MC33071/72/74、MC34071/72??/74、NCV33072/74 A 系列器件提供標準或優質性能（A 后綴）等級，指定用于商用、工業/車輛或軍用溫度范圍。單路、雙路和四路全系列運算放大器采用塑料 DIP、SOIC 和 TSSOP 表面貼裝封裝。

    ■特征：

    • ●寬帶寬：4.5 MHz
      ●高壓擺率：13V/µs
      ●快速建立時間：1.1 µs 至 0.1%
      ●寬單電源操作：3.0 V 至 44 V
      ●寬輸入共模電壓范圍：包括接地 (V EE )
      ●低輸入失調電壓：最大值 3.0 mV（A 后綴）
      ●大輸出電壓擺幅：-14.7 V 至 +14 V（使用 +/-15 V 電源）
      ●大電容驅動能力：0 pF 至 10,000 pF
      ●低總諧波失真：0.02%
      ●出色的相位裕度：60°
      ●出色的增益裕度：12 dB
      ●輸出短路保護

  • 特征：

    • 運算放大器，單電源 3.0 V 至 44 V，四路
