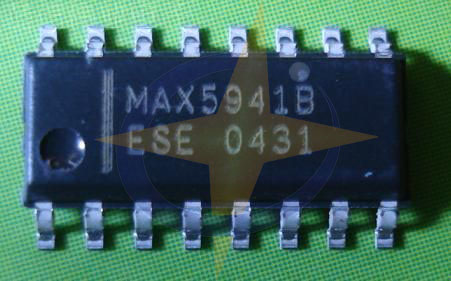

■產品名稱：MAX5941BESE

■功能名稱：符合IEEE 802.3af標準的以太網供電接口/PWM控制器，適用于用電設備

■概要:

MAX5941A/MAX5941B為以太網供電(PoE)系統中的供電裝置(PD)集成了完整的電源IC。MAX5941A/MAX5941B提供PD接口和緊湊的DC-DC PWM控制器，尤其適合于隔離或非隔離設計中的反激和正激轉換器。

MAX5941A/MAX5941B PD接口符合IEEE® 802.3af標準，提供帶有檢測簽名、分類簽名的PD，以及帶可編程浪涌電流控制的集成隔離開關。該類器件還具有供電模式、寬滯回的欠壓鎖定(UVLO)功能，和供電正常狀態指示。

MAX5941A/MAX5941B還集成了實現DC-DC固定頻率隔離電源所需的全部組合部件。該類器件為電流模式控制器，帶有集成的高壓?jiǎn)?dòng)電路，尤其適合于電信/工業電壓范圍的隔離電源。高壓?jiǎn)?dòng)電路允許PWM控制器在啟動時直接從18V至67V輸入電源獲得電源。轉換頻率為內部校準到275kHz ±10%，從而減少了磁性和濾波器元件。MAX5941A允許85%的工作占空比，可用來實現反激轉換器。MAX5941B將工作占空比限制到50%以內，可用在單端正激轉換器。MAX5941A/MAX5941B專為PD之前帶或不帶外部二極管整流橋的應用而設計。

MAX5941A/MAX5941B采用16引腳SO封裝。

■特征：
